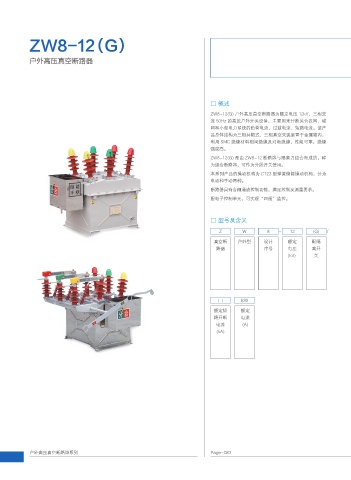

ZW8-12（G）

户外高压真空断路器

□ 概述
ZW8-12(G) 户外高压真空断路器为额定电压 12kV，三相交
流 50Hz 的高压户外开关设备，主要用来开断关合农网、城
网和小型电力系统的负荷电流、过载电流、短路电流。该产
品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，
利用 SMC 绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘
强度高。
ZW8-12(G) 是由 ZW8-12 断路器与隔离刀组合而成的，称
为组合断路器，可作为分段开关使用。
本系列产品的操动机构为 CT23 型弹簧储能操动机构，分为
电动和手动两种。
断路器具有合闸涌流控制功能，满足控制及测量要求。
配电子控制单元，可实现“四遥”监控。

□ 型号及含义
Z W 8 - 12 (G) /
真空断 户外型 设计 额定 配隔
路器 序号 电压 离开
(kV) 关

□ 630
额定短 额定
路开断 电流
电流 (A)
(kA)

户外高压真空断路器系列 Page- 083
