P. 95
□ 主要技术参数
项目 单位 数据
额定电压 kV 12
额定频率 Hz 50
额定电流 A 630、1000
额定短路开断电流 kA 16、20、25
额定峰值耐受电流 ( 峰值 ) kA 40、50、63
额定短时耐受电流 (4s) kA 16、20、25
额定短路关合电流 ( 峰值 ) kA 40、50、63
机械寿命 次 10000
额定电流开断次数 次 10000
额定短路开断电流开断次数 次 30
工频耐压 (1min )：相间、对地 / 断口 kV 42/48
雷电冲击耐受电压 ( 峰值 ) 相间、对地 / 断口 kV 75/85
二次回路 1min 工频耐压 kV 2
净重 kg 140

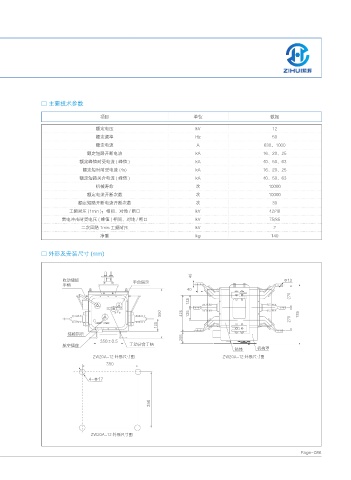

□ 外形及安装尺寸 (mm)
ᩣߕו㘪 वᠴ
ᳱ
ו㘪ᠴ
d
㝗⾧Ꮤ ߕܳवᳱ
マҀ ᱧᲱ㒖
ZW20A-12 外形尺寸图 ZW20A-12 外形尺寸图
ZW20A-12 外形尺寸图
