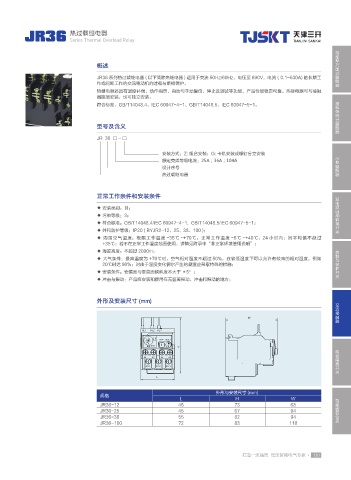

JR36 热过载继电器
Series Thermal Overload Relay
智能型万能式断路器

概述

JR36 系列热过载继电器 ( 以下简称热继电器 ) 适用于交流 50Hz/60Hz、电压至 690V，电流 ( 0.1-630A) 的长期工
作或间断工作的交流电动机的过载与断相保护。
热继电器还具有温度补偿、动作指示、自动与手动复位、停止及测试等功能，产品性能稳定可靠。热继电器可与接触
器接插安装，也可独立安装。
塑料外壳式断路器
符合标准：GB/T14048.4、IEC 60947-4-1、GB/T14048.5、IEC 60947-5-1。

型号及含义

JR 36 □ - □

安装方式：Z: 组合安装；G: 卡轨安装或螺钉分立安装 小型断路器
额定壳架等级电流：25A；36A；104A
设计序号
热过载继电器

正常工作条件和安装条件 双电源自动转换开关
◆ 安装类别：Ⅲ；
◆ 污染等级：3；
◆ 符合标准：GB/T14048.4/IEC 60947-4-1. GB/T14048.5/IEC 60947-5-1；
◆ 外和防护等级：IP20 ( BYJR2-12、25、38、100 )；
◆ 周围空气温度：极限工作温度 -35℃ ~+70℃，正常工作温度 -5℃ ~+40℃，24 小时内；其平均值不超过
+35℃；若不在正常工作温度范围使用，详情见附录中“非正常环境使用说明”；
◆ 海拔高度：不超过 2000m； 控制与保护开关
◆ 大气条件：最高温度为 +70℃时，空气相对湿度不超过 50%，在较低温度下可以允许有较高的相对湿度，例如
20℃时达 90%；对由于湿度变化偶尔产生的凝露应采取特殊的措施；
◆ 安装条件：安装面与垂直面倾斜度不大于 ±5°；
◆ 冲击与振动：产品应安装和使用在无显著摇动、冲击和振动的地方；

外形及安装尺寸 (mm) 交流接触器

W

1 1/L1/L1 3/L2 5/L3
A
9 STOP RESET
11 10
T A H
12
TEST
H 负荷隔离开关
NO NC
98 97 96 95
2/T1 4/T2 6/T3
L
外形与安装尺寸 (mm)
规格 智能数显仪表
L H W
JR36-12 45 73 68
JR36-25 45 67 94
JR36-38 55 82 94
JR36-100 72 83 118
