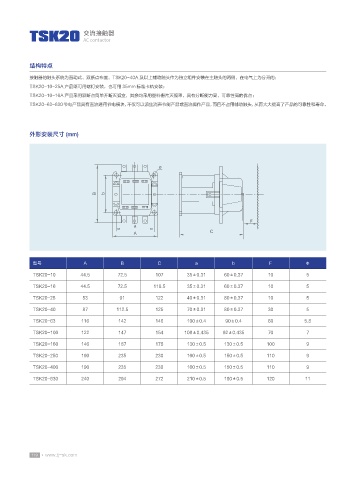

TSK20 交流接触器
AC contactor

结构特点

接触器的触头系统为直动式、双断点布置，TSK20-40A 及以上辅助触头作为独立组件安装在主触头的两侧，在电气上为分开的；
TSK20-10~25A 产品既可用螺钉安装，也可用 35mm 标准卡轨安装；
TSK20-10~16A 产品采用双断点简单开断灭弧室，其余均采用塑料栅片灭弧罩，具有分断能力高、可靠性高的优点；
TSK20-63~630节电产品具有直流通用节电模块，不仅可以派生消声节能产品或直流操作产品，而且不占用辅助触头，从而大大提高了产品的可靠性和寿命。

外形安装尺寸 (mm)

# C

'
B
" $

型号 A B C a b F Φ
TSK20-10 44.5 72.5 107 35±0.31 60±0.37 10 5

TSK20-16 44.5 72.5 116.5 35±0.31 60±0.37 10 5

TSK20-25 53 91 122 40±0.31 80±0.37 10 5
TSK20-40 87 112.5 125 70±0.31 80±0.37 30 5
TSK20-63 116 142 146 100±0.4 90±0.4 60 5.8

TSK20-100 122 147 154 108±0.435 92±0.435 70 7
TSK20-160 146 187 178 130±0.5 130±0.5 100 9

TSK20-250 190 235 230 160±0.5 150±0.5 110 9
TSK20-400 190 235 230 160±0.5 150±0.5 110 9

TSK20-630 240 294 272 210±0.5 180±0.5 120 11

119 • www.tj-sk.com
