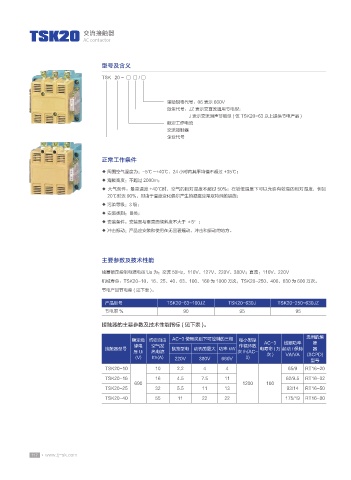

TSK20 交流接触器
AC contactor

型号及含义

TSK 20 - □ □ / □

辅助规格代号：06 表示 660V
派生代号：JZ 表示交直流通用节电型；
J 表示交流消声节能型 ( 仅 TSK20-63 以上提供节电产品 )
额定工作电流
交流接触器
企业代号

正常工作条件
◆ 周围空气温度为：-5℃ ~+40℃，24 小时内其平均值不超过 +35℃；
◆ 海拔高度：不超过 2000m；
◆ 大气条件：最高温度 +40℃时，空气的相对湿度不超过 50%；在较低温度下可以允许有较高的相对湿度，例如
20℃时达 90%，对由于温度变化偶尔产生的凝露应采取特殊的措施；
◆ 污染等级：3 级；
◆ 安装类别：Ⅲ类；
◆ 安装条件：安装面与垂直面倾斜度不大于 ±5°；
◆ 冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。

主要参数及技术性能

线圈额定控制电源电压 Us 为：交流 50Hz，110V、127V、220V、380V；直流：110V、220V
机械寿命：TSK20-10、16、25、40、63、100、160 为 1000 万次，TSK20-250、400、630 为 600 万次。
节电产品节电率 ( 见下表 )。
产品型号 TSK20-63~160JZ TSK20-630J TSK20-250~630JZ
节电率 % 90 95 95

接触器的主要参数及技术性能指标 ( 见下表 )。

额定绝 约定自由 AC-3 使用类别下可控制的三相 每小时操 AC-3 线圈功率 选用的熔
断
缘电 空气发 作循环数
接触器型号 鼠笼型电 动机的最大 功率 kW 电寿命 ( 万 起动 / 保持 器
压 Ui 热电流 次 /h(AC- 次) VA/VA (SCPD)
(V) Ith(A) 220V 380V 660V 3) 型号
TSK20-10 10 2.2 4 4 65/9 RT16-20
TSK20-16 16 4.5 7.5 11 62/9.5 RT16-32
690 1200 100
TSK20-25 32 5.5 11 13 93/14 RT16-50
TSK20-40 55 11 22 22 175/19 RT16-80
