TSK19 电容器接触器
Capacitor Contactor
智能型万能式断路器

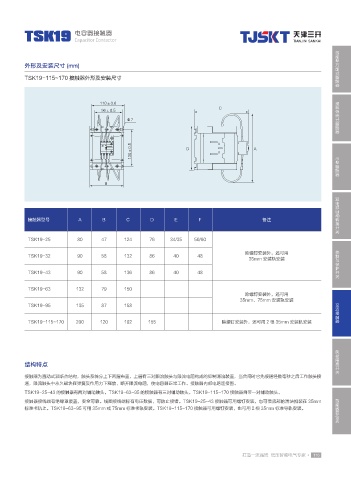

外形及安装尺寸 (mm)
TSK19-115~170 接触器外形及安装尺寸
塑料外壳式断路器
d
$
d
d % " 小型断路器
#
双电源自动转换开关
接触器型号 A B C D E F 备注
TSK19-25 80 47 124 76 34/35 50/60
控制与保护开关
除螺钉安装外，还可用
TSK19-32 90 58 132 86 40 48
35mm 安装轨安装
TSK19-43 90 58 136 86 40 48
TSK19-63 132 79 150
除螺钉安装外，还可用
35mm、75mm 安装轨安装 交流接触器
TSK19-95 135 87 158
TSK19-115~170 200 120 192 155 除螺钉安装外，还可用 2 根 35mm 安装轨安装
负荷隔离开关
结构特点
接触器为直动式双断点结构，触头系统分上下两层布置，上层有三对限流触头与限流电阻构成的抑制涌流装置，当合闸时它先接通经数毫秒之后工作触头接
通，限流触头中永久磁块在弹簧反作用力下释放，断开限流电阻，使电容器正常工作。接触器内部电路连接图。
TSK19-25~43 的接触器有两对辅助触头，TSK19-63~95 的接触器有三对辅助触头。TSK19-115~170 接触器自带一对辅助触头。
智能数显仪表
接触器接线端有绝缘罩覆盖，安全可靠。线圈接线端标有电压数据，可防止接错。TSK19-25~43 接触器可用螺钉安装，也可借底部的滑块扣装在 35mm
标准卡轨上。TSK19-63~95 可用 35mm 或 75mm 标准卡轨安装。TSK19-115~170 接触器可用螺钉安装，也可用 2 根 35mm 标准导轨安装。
