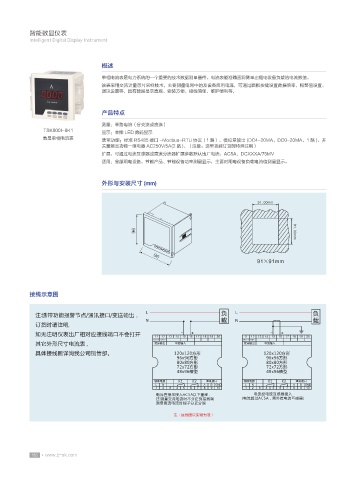

Page 142 - 天津三开科技有限公司-A

智能数显仪表
Intelligent Digital Display Instrument

概述

单相电流表是电力系统的一个重要的技术数据测量器件。电流表能准确直观测量出用电设备负载的电流数值。
该表采用交流计量芯片采样技术，主要测量电网中的及设备应用电流，可通过面板按键设置数据倍率、报警值设置、
通讯设置等，具有数据显示直观、安装方便、接线简单、维护便利等，

产品特点
测量：单路电流（分交流或直流）
TSK800I-9K1 显示：单排 LED 数码显示
数显单相电流表 选带功能：标准 RS485 接口 -Modbus-RTU 协议（1 路）、模拟量输出 (DC4-20MA、DC0-20MA、1 路 )、开
关量输出功能一继电器 AC250V/5A(2 路 )、（注意：选带功能订货时特殊注明）
扩展：可通过电流互感器或直流分流器扩展参数默认出厂电流：AC5A、DCXXXA/75MV
适用：全部用电设备，节能产品、节能设备功率测量显示，主要对用电设备负载电流值测量显示。

外形与安装尺寸 (mm)

接线示意图
