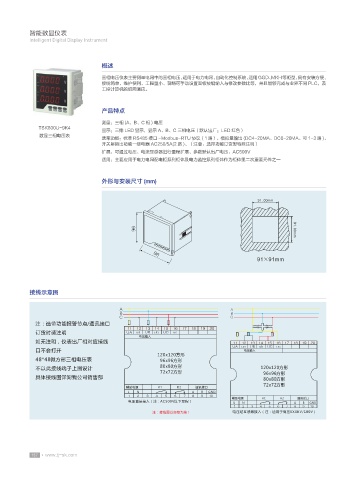

Page 144 - 天津三开科技有限公司-A

智能数显仪表
Intelligent Digital Display Instrument

概述

三相电压仪表主要测量电网中的三相电压，适用于电力电网、自动化控制系统，适用GGD、MKH等柜型，具有安装方便、
接线简单、维护便利、工程量小、现场可手动设置面板按键输入与修改参数比等，并且能够完成与业界不同 PLC，及
工控计算机的组网通讯。

产品特点

测量：三相 (A、B、C 相 ) 电压
TSK800U-9K4
显示：三排 LED 显示，显示 A、B、C 三相电压（默认出厂：LED 红色）
数显三相电压表
选带功能：标准 RS485 接口 -Modbus-RTU 协议（1 路）、模拟量输出 (DC4-20MA、DC0-20MA、可 1-3 路 )、
开关量输出功能一继电器 AC250/5A(2 路 )、（注意：选带功能订货时特殊注明）
扩展：可通过电压、电流互感器进行量程扩展、参数默认出厂电压：AC500V
适用：主要应用于电力电网配电柜系列柜体及电力监控系列柜体作为柜体里二次重要元件之一

外形与安装尺寸 (mm)

接线示意图
