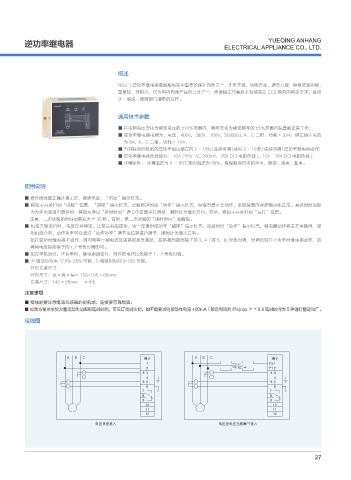

逆功率继电器 ELECTRICAL APPLIANCE CO., LTD.

概述

NGJ-1 逆功率继电器是船舶电站中重要的保护元件之一，外形美观，功能齐全，调节方便，具有试验功能，
重量轻，体积小，仅为国内同类产品的三分之一，质量稳定可靠技术性能满足 CCS 规范的有关要求，是设
计、制造、使用部门理想的选择。

通用技术参数

■ 在电网电压变化为额定电压的 ±10％范围内，频率变化为额定频率的 ±5％范围内装置能正常工作；
■ 逆功率继电器电源为：电压：400V，380V，100V，50/60Hz, A、C 二相、功耗＜ 2VA；额定输入电流
为 5A, A、C 二相、功耗＜ 1VA；
■ 当并联运行机组的逆功率值达额定的3～15%（连续可调）延时3～10秒（连续可调）逆功率继电器动作；
■ 逆功率继电器负载能力： 10A 240V AC 200mA 250 DC( 电阻负载 )，10A 28V DC( 电阻负载 )；
■ 环境条件： 环境温度为 0 ～ 55℃相对湿度为 95%，有船舶运行中的冲击，振动、油雾、盐雾。

使用说明

■ 按外接线图正确连接无误，接通电源，“电源”指示灯亮。
■ 将钮子开关打到“试验”位置，“越限”指示灯亮，经数秒延时后“动作”指示灯亮，但继电器不会动作，说明装置内部逻辑功能正常。其延时时间即
为为逆功率继电器延时，其值可通过“延时时间”调节电位器进行调整，顺时针为增大方向。然后，将钮子开关打到“运行”位置。
注意：二次试验的时间间隔应大于 30 秒。否则，第二次试验的“延时时问”会偏短。
■ 机组并联运行时，电压保持额定，让某台机组逆功，达一定值时逆功率“越限”指示灯亮，经延时后“动作”指示灯亮，继电器动作将主开关跳闸，逆
功机组介列，动作功率可以通过“动作功率”调节电位器进行调节，顺时针为增大方向。
如在逆功时继电器不动作，则可能有一相电流互感器的极性接反，应将接到接线端子的 3, 4（或 5、6) 号线对调，对调后如在正功率时继电器动作，应
再将电压接线端子的 1.2 号线对调即可。
■ 如在单机运行，正功率时，继电器就动作，则应把电压接线端子 1、2 号线对调。
■ -P 调逆功功率 -2.5%-25% 可调，S 调延时时间 3-10S 可调。
外形安装尺寸：
外形尺寸：宽 × 高 × 厚＝ 150×105 × 68mm
安装尺寸：140 × 95mm 4-Φ5
注意事项
■ 接线时要注意电流互感器的同名端，连接要可靠锁紧；
■ 如需方要求供货方整定动作功率和延时时间，可在订货时注明，如不提要求则按动作电流 400mA（额定电流的 8%)cos Ψ = 0.8 延时时间为 5 秒进行整定出厂。
接线图

" # $ ቪߔ " # $ ቪߔ
1
1

ႂԌᄯଋଋЙ ႂԌፂႂԌ̈ਕ٧15ଋЙ

27
