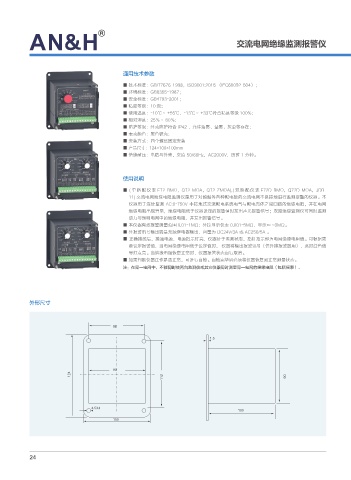

交流电网绝缘监测报警仪

通用技术参数

■ 技术标准：GB/T7676-1998，ISO9001:2015 （IEC60092-504）；
■ 环境标准：GB8355-1987；
■ 安全标准：GB4793-2001；
■ 精度等级：10 级；
■ 使用温度：-10℃～ +55℃，-13℃～ +33℃符合精度等级 100%；
■ 相对湿度：25％～ 80％；
■ 防护等级：外壳防护符合 IP42 ，允许油雾、盐雾、灰尘等存在；
■ 表壳颜色：黑色铁壳；
■ 安装方式：四个螺丝固定安装
■ 产品尺寸：124×100×100mm
■ 绝缘耐压：电路与外壳，交流 50/60Hz，AC2000V，历时 1 分钟。

使用说明
■ ( 单路配仪表 F72-BMΩ，Q72-MΩA，Q72-ZMΩA),( 双路配仪表 F72D-BMΩ，Q72D-MΩA，JDB-
11) 交流电网绝缘电阻监测仪是用于对船舶等各种配电板的交流电网不良接地进行监测报警的仪器。本
仪器用于连续监测 AC:0-750V 非接地式交流配电系统电气与配电壳体之间回路的绝缘电阻，并在电网
绝缘电阻出现异常，绝缘电阻低于仪器设定的报警值时发出声光报警信号；双路绝缘监测仪可同时监测
动力与照明电网中的绝缘电阻，并发出报警信号。
■ 本仪器有效报警测量范围 0.01-1MΩ；外接显示仪表 0.001-5MΩ，显示∞ ~0MΩ。
■ 外报警讯号输出端是无源继电器输出，容量为 DC24V/3A 或 AC250/5A 。
■ 正确接线后，接通电源，电源指示灯亮，仪器处于监测状态，指针指示即为电网绝缘电阻值。可根据需
要设定报警值，当电网绝缘电阻低于设定值时， 仪器将输出报警讯号（供外接报警器用），此时红色信
号灯点亮。当绝缘电阻恢复正常时，仪器报警状态自行取消。
■ 如需判断仪器正作是否正常，可进行自检。自检完毕后必须将仪器恢复到正常测量状态。
注：在同一电网中，不能同时使两台监测仪或其它仪器同时测量同一电网的绝缘电阻（包括摇表）。

外形尺寸

9

24
