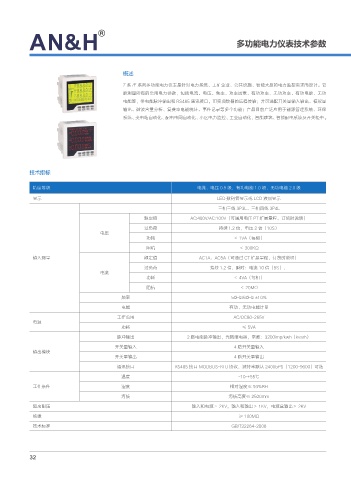

多功能电力仪表技术参数

概述

Z 系 /E 系列多功能电力仪表是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计。它
能测量所有的常用电力参数，包括电流、电压、频率、功率因素、有功功率、无功功率、有功电能、无功
电能等，带电能脉冲输出和 RS485 通讯接口，可实现数据的远程传输；并可选配开关量输入输出、模拟量
输出、谐波含量分析、复费率电能统计、事件记录等多个功能；产品目前广泛应用于能源管理系统、环保
系统、变电站自动化、配电电网自动化、小区电力监控、工业自动化、智能建筑、智能配电系统及开关柜中。

技术指标

精度等级 电流、电压 0.5 级，有功电能 1.0 级，无功电能 2.0 级
显示 LED 数码管显示或 LCD 液晶显示
三相三线 3P3L、三相四线 3P4L
额定值 AC:400V/AC:100V（可通用电压 PT 扩展量程，订货时说明）
过负荷 持续 1.2 倍，电压 2 倍（10S）
电压
功耗 ＜ 1VA（每相）
阻坑 ＜ 300KΩ
输入测量 额定值 AC1A、AC5A（可通过 CT 扩展量程，订货时说明）
过负荷 持续 1.2 倍，瞬时：电流 10 倍（5S），
电流
功耗 ＜ 4VA（每相）
阻抗 ＜ 20MΩ
频率 50Hz/60Hz ±10%
电能 有功、无功电能计量

工作范围 AC/DC80-265V
电源
功耗 ≤ 5VA
脉冲输出 2 路电能脉冲输出，光耦继电器，常数：3200imp/kwh（kvarh）
开关量输入 4 路开关量输入
输出模块
开关量输出 4 路开关量输出
通讯接口 RS485 接口 MODBUS-RTU 协议，波特率默认 2400bPS（1200-9600）可选
温度 -10-+55℃
工作条件 湿度 相对湿度≤ 93%RH
海拔 海拔高度≤ 2500mm

隔离耐压 输入和电源＞ 2KV，输入和输出＞ 1KV，电源盒输出＞ 2KV
绝缘 ≥ 100MΩ
技术标准 GB/T22264-2008
