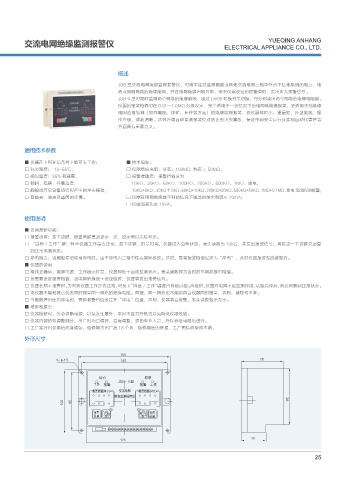

交流电网绝缘监测报警仪 ELECTRICAL APPLIANCE CO., LTD.

概述

JDB 型交流电网绝缘监测报警仪，可用来连续监测舰船或陆地交流电网三相中性点不接地系统的电力，电
热或照明网络的绝缘能级，并在电网绝缘出现异常，低于仪器设定的报警值时，发出声光报警信号。
JDB-II 型可同时监测两个网络的绝缘能级，通过 LW95 转换开关切换，可分别读出两个网络的绝缘电阻能。
仪器的报警档值可在 0.01—1.0MΩ 分级设定，完全适用于一役情况下的电网低绝缘报警，更适用于高绝缘
电阻应用领域（如炸礁船，煤矿，医疗等方面）的绝缘监测报警，该仪器体积小，重量轻，外型美观，操
作方便，读数清晰。这种连续自动监测报警仪对防止电火灾事故，保证电网安全运行及实现自动化管理等
方面具有重要意义。

通用技术参数
■ 仪器在下列环境条件下能可靠工作： ■ 技术指标 :
□ 环境涅度：-10~55℃； □ 仪器绝缘电阻：冷态：100MΩ 热态 ：50MΩ；
□ 相对温度：95% 有凝露； □ 报警准确度：报警档值分为
□ 倾斜、摇摆：任意角度； 10KΩ、30KΩ、60KΩ、100KΩ、200KΩ、500KΩ、1MΩ、岸电；
□ 舰船或其它设备运行时产生的冲击振动； 10KΩ+5KΩ 、30KΩ十5KΩ、60KΩ+10KΩ、200KΩ+20KΩ、500KΩ+50KΩ、1MΩ+0.1MΩ、岸电:取消仪器报警;
□ 有盐雾、油雾及霉菌的环境。 □ 仪器在电网绝缘最不利的情况下通过的最大电流≤ 10mA；
□ 仪器消耗功率 10VA。

使用说明

■ 仪器按键功能 ：
□ 报警设置：按下该键，报警值被重新设定一次，设定值以光标显示。
□ “自检／工作”键：检查仪器工作是否正常，按下该键，指示灯亮，仪器进入自检状态，表头读数为 10KΩ，并发出报警信号，再按动一下该键又回复
到正常监测状态。
□ 岸电指示：当舰船停泊使用岸电时，由于岸电为三相中性点接地系统。这时，需将报警档值设定为“岸电”，此时仪器报警系统被取消。
■ 仪器的使用：
□ 接线正确后，接通电源，工作指示灯亮，仪器即处于自动监测状态。表头读数即为当时的电网绝缘电阻值。
□ 按需要设定报警档值，当电网绝缘低于设定值时，仪器将发出报警信号。
□ 仪器长期不报警时,为判别仪器工作是否正常，可按下“自检／工作”键进行自检试验。自检时，仪器对电网不起监测作用,试验完毕后，务必回复到正常状态。
□ 本仪器不能和其它仪表同时测量同一网络的绝缘电阻。同理，同一网络也不能用两台仪器同时测量，否则，读数均不准。
□ 当舰船停泊使用岸电时，需将报警档值设定在“岸电”位置，否则，仪器将会报警，表头读数指示为零。
■ 维修和服务：
□ 仪器检修时，务必切断电源，以免发生意外，平时不宜打开机壳以免降低仪器性能。
□ 仪器内部的各调整部分，出厂时均已调好，若需调整，须由专业人员，外接标准电阻后进行。
□ 工厂实行对仪器的终身服务，包修期为出厂后 18 个月．包修期后的修理，工厂酌情收取成本费。
外形尺寸

´

ҮҦ ཱ௙
+%# Ĉۋ
ࢹͺ ઐ᝜ ઐ᝜ ࢹͺ
ઐ᝜ುϘ .Ÿ ̓ึႂᎩ ઐ᝜ುϘ .Ÿ
ፏᎅᄢ฽ઐ᝜̀

ᒬ
ઐ᝜ ࢹ ೜ ೜ ᒬ ઐ᝜
᝹Ꮅ ͺ ͺ ࢹ ᝹Ꮅ
