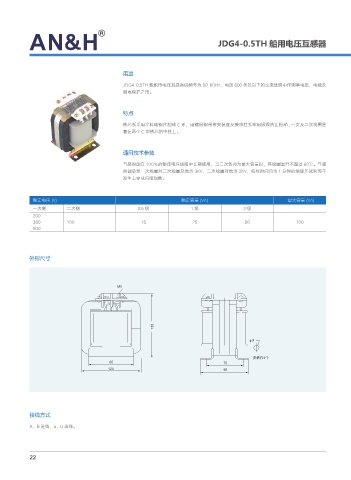

JDG4-0.5TH 船用电压互感器

用途

JDG4-0.5TH 型船用电压互感器供频率为 50-60Hz．电压 500 伏及以下的交流线路中作测量电压，电能及
继电保护之用。

特点
铁芯系采用冷轧硅钢片制成 C 形，用镀锡钢带将安装座及接线柱扎牢用锡焊防止松动 , 一次及二次线圈是
套在两个 C 型铁芯的中柱上。

通用技术参数

互感器能在 100％的额定电压线路中长期使用，当二次负荷为最大容量时，其线圈温升不超过 60℃。互感
器能承受一次线圈对二次线圈及地为 3KV，二次线圈对地为 2KV，持续时间均为 1 分钟的绝缘压试验而不
发生击穿或闪络现象。

额定电压 (V) 额定容量 (VA) 最大容量 (VA)
一次侧 二次侧 0.5 级 1级 3级
200
380 100 15 25 50 100
500

外形尺寸

.

´

߶ᜈߗ ˓

接线方式

A、B 进线，a、b 出线。
