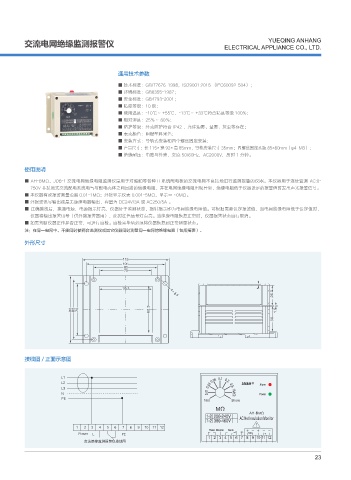

Page 27 - 乐清市安航电器有限公司

YUEQING ANHANG
交流电网绝缘监测报警仪 ELECTRICAL APPLIANCE CO., LTD.

通用技术参数

■ 技术标准：GB/T7676-1998，ISO9001:2015 （IEC60092-504）；
■ 环境标准：GB8355-1987；
■ 安全标准：GB4793-2001；
■ 精度等级：10 级；
■ 使用温度：-10℃～ +55℃，-13℃～ +33℃符合精度等级 100%；
■ 相对湿度：25％～ 80％；
■ 防护等级：外壳防护符合 IP42 ，允许油雾、盐雾、灰尘等存在；
■ 表壳颜色：阻燃塑料米色；
■ 安装方式：导轨式安装和四个螺丝固定安装；
■ 产品尺寸：长 115× 宽 92× 高 85mm，导轨安装尺寸 35mm；四螺丝固定孔距 85×80mm（φ4 M3）；
■ 绝缘耐压：电路与外壳，交流 50/60Hz，AC2000V，历时 1 分钟。

使用说明
■ AH-BMΩ，JDB-1 交流电网绝缘电阻监测仪是用于对船舶等各种 IT 系统配电板的交流电网不良接地进行监测报警的仪器。本仪器用于连续监测 AC:0-
750V 非接地式交流配电系统电气与配电壳体之间回路的绝缘电阻，并在电网绝缘电阻出现异常，绝缘电阻低于仪器设定的报警值时发出声光报警信号。
■ 本仪器有效报警测量范围 0.01-1MΩ；外接显示仪表 0.001-5MΩ，显示∞ ~0MΩ。
■ 外报警讯号输出端是无源继电器输出，容量为 DC24V/3A 或 AC250/5A 。
■ 正确接线后，接通电源，电源指示灯亮，仪器处于监测状态，指针指示即为电网绝缘电阻值。可根据需要设定报警值，当电网绝缘电阻低于设定值时，
仪器将输出报警讯号（供外接报警器用），此时红色信号灯点亮。当绝缘电阻恢复正常时，仪器报警状态自行取消。
■ 如需判断仪器正作是否正常，可进行自检。自检完毕后必须将仪器恢复到正常测量状态。
注：在同一电网中，不能同时使两台监测仪或其它仪器同时测量同一电网的绝缘电阻（包括摇表）。
外形尺寸

´

接线图 / 正面示意图

-
-
-
/
1&

1PXFS - 1&
̓ึፏᎅᄢ฽ઐ᝜̀ଋጲڎ

23
