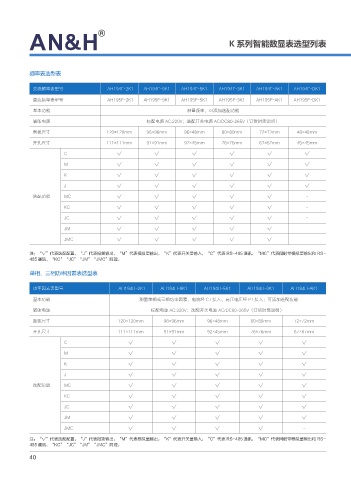

K 系列智能数显表选型列表

频率表选型表

交流频率表型号 AH194F-2K1 AH194F-9K1 AH194F-5K1 AH194F-3K1 AH194F-AK1 AH194F-DK1

直流频率表型号 AH195F-2K1 AH195F-9K1 AH195F-5K1 AH195F-3K1 AH195F-AK1 AH195F-DK1
基本功能 测量频率，可添加选配功能

辅助电源 标配电源 AC:220V；选配开关电源 AC/DC80-265V（订货时需说明）
面板尺寸 120×120mm 96×96mm 96×48mm 80×80mm 72×72mm 48×48mm
开孔尺寸 111×111mm 91×91mm 92×45mm 76×76mm 67×67mm 45×45mm
C √ √ √ √ √ √

M √ √ √ √ √ √
K √ √ √ √ √ √
J √ √ √ √ √ √

选配功能 MC √ √ √ √ √ －
KC √ √ √ √ √ －
JC √ √ √ √ √ －
JM √ √ √ √ √ －

JMC √ √ √ √ √ －

注：“√”代表选配配置，“J”代表报警输出，“M”代表模拟量输出，“K”代表开关量输入，“C”代表 RS-485 通讯，“MC”代表同时带模拟量输出和 RS-
485 通讯，“KC”“JC”“JM”“JMC”同理。

单相、三相功率因素表选型表

功率因素表型号 AH194H-2K1 AH194H-9K1 AH194H-5K1 AH194H-3K1 AH194H-AK1

基本功能 测量单相或三相功率因素，电流经 CT 接入，高压电压经 PT 接入；可添加选配功能
辅助电源 标配电源 AC:220V；选配开关电源 AC/DC80-265V（订货时需说明）
面板尺寸 120×120mm 96×96mm 96×48mm 80×80mm 72×72mm

开孔尺寸 111×111mm 91×91mm 92×45mm 76×76mm 67×67mm
C √ √ √ √ √
M √ √ √ √ √

K √ √ √ √ √
J √ √ √ √ √
选配功能 MC √ √ √ √ √
KC √ √ √ √ √

JC √ √ √ √ √
JM √ √ √ √ √
JMC √ √ √ √ －

注：“√”代表选配配置，“J”代表报警输出，“M”代表模拟量输出，“K”代表开关量输入，“C”代表 RS-485 通讯，“MC”代表同时带模拟量输出和 RS-
485 通讯，“KC”“JC”“JM”“JMC”同理。
