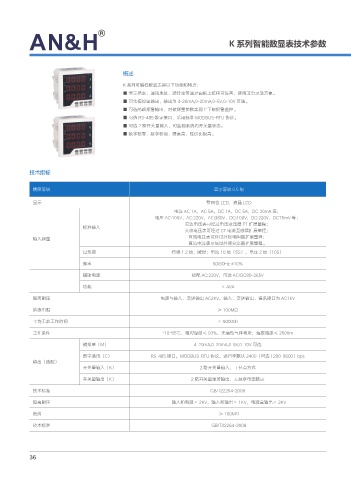

K 系列智能数显表技术参数

概述

K 系列可编程数显表具以下功能和特点：
■ 显示倍率、通讯地址、波特率等通过面板上按钮可设置，使用非常灵活方便。
■ 可先模拟量输出，输出为 4-20mA,0-20mA,0-5V,0-10V 可选。
■ 可选两路报警输出，对被测量参数实现上下限报警监控。
■ 可选 RS-485 数字接口，采用标准 MODBUS-RTU 协议。
■ 可选 2 路开关量输入，可监视系统内开关量状态。
■ 数字校零、数字校调、精度高，性价比极高。

技术指标

精度等级 显示等级 0.5 级

显示 整四位 LED，液晶 LCD
电流 AC 1A，AC 5A，DC 1A，DC 5A，DC 20mA 等；
电压 AC:100V，AC:220V，AC:380V，DC:100V，DC:220V，DC75mV 等；
交流电压表可经过电压变压器 PT 扩展量程；
标准输入
交流电压表可经过 CT 电流互感器扩展量程；
输入测量 直流电压表可经过外接电阻器扩展量程；
直流电流表可经过外接分流器扩展量程。
过负荷 持续 1.2 倍，瞬时：电流 10 倍（5S），电压 2 倍（10S）
频率 50/60Hz ±10%
辅助电源 标配 AC:220V，可选 AC/DC80-265V

功耗 ＜ 4VA

隔离耐压 电源与输入、变送输出 AC2KV，输入、变送输出、通讯接口为 AC1KV
绝缘电阻 ≥ 100MΩ
平均无故工作时间 ＞ 50000h

工作条件 -10-55℃，相对湿度≤ 93%，无腐蚀气体场所，海拔调度≤ 2500m
模拟量（M） 4-20mA,0-20mA,0-5V,0-10V 可选

数字通讯（C） RS-485 接口，MODBUS-RTU 协议，波行率默认 2400（可选 1200-9600）bps
输出（选配）
开关量输入（K） 2 路开关量输入，干节点方式

开关量输出（K） 2 路开关量报警输出，无源继电器触点
技术标准 GB/T22264-2008

隔离耐压 输入和电源＞ 2KV，输入和输出＞ 1KV，电源盒输出＞ 2KV
绝缘 ≥ 100MΩ

技术标准 GB/T22264-2008
