多功能电力仪表接线图 ELECTRICAL APPLIANCE CO., LTD.

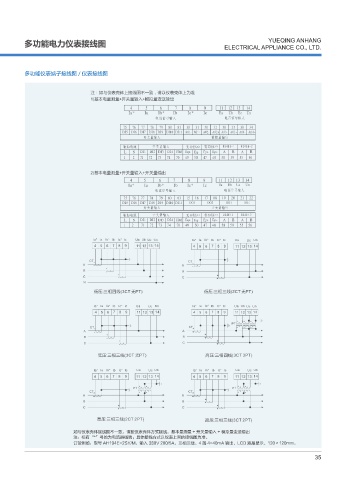

多功能仪表端子接线图 / 仪表接线图
如与仪表壳体接线图不一致，请按仪表壳体方式接线：基本量测量 + 开关量输入 + 模拟量变送输出
注：标有“*”号的为电流进线端；具体接线方式以仪表上面的接线图为准。
订货例如：型号 AH194E-2SY/M，输入 380V 200/5A，三相三线、4 路 4-40mA 输出、LCD 液晶显示、120×120mm。
