Page 41 - 乐清市安航电器有限公司

YUEQING ANHANG

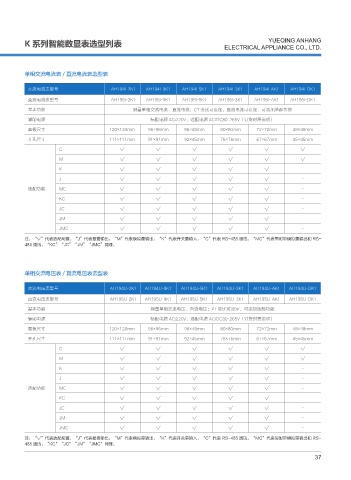

K 系列智能数显表选型列表 ELECTRICAL APPLIANCE CO., LTD.

单相交流电流表 / 直流电流表选型表

交流电流表型号 AH194I-2K1 AH194I-9K1 AH194I-5K1 AH194I-3K1 AH194I-AK1 AH194I-DK1

直流电流表型号 AH195I-2K1 AH195I-9K1 AH195I-5K1 AH195I-3K1 AH195I-AK1 AH195I-DK1
基本功能 测量单相交流电流、直流电流；CT 变比可设定，直流电流可设定，可添加选配功能
辅助电源 标配电源 AC:220V；选配电源 AC/DC80-265V（订货时需说明）
面板尺寸 120×120mm 96×96mm 96×48mm 80×80mm 72×72mm 48×48mm
开孔尺寸 111×111mm 91×91mm 92×45mm 76×76mm 67×67mm 45×45mm

C √ √ √ √ √ √
M √ √ √ √ √ √
K √ √ √ √ √ －
J √ √ √ √ √ －
选配功能 MC √ √ √ √ √ －
KC √ √ √ √ √ －
JC √ √ √ √ √ －
JM √ √ √ √ √ －
JMC √ √ √ √ √ －

注：“√”代表选配配置，“J”代表报警输出，“M”代表模拟量输出，“K”代表开关量输入，“C”代表 RS-485 通讯，“MC”代表同时带模拟量输出和 RS-
485 通讯，“KC”“JC”“JM”“JMC”同理。

单相交流电压表 / 直流电压表选型表

交流电压表型号 AH194U-2K1 AH194U-9K1 AH194U-5K1 AH194U-3K1 AH194U-AK1 AH194U-DK1

直流电压表型号 AH195U-2K1 AH195U-9K1 AH195U-5K1 AH195U-3K1 AH195U-AK1 AH195U-DK1
基本功能 测量单相交流电压、直流电压；PT 变比可设定，可添加选配功能
辅助电源 标配电源 AC:220V；选配电源 AC/DC80-265V（订货时需说明）
面板尺寸 120×120mm 96×96mm 96×48mm 80×80mm 72×72mm 48×48mm
开孔尺寸 111×111mm 91×91mm 92×45mm 76×76mm 67×67mm 45×45mm
C √ √ √ √ √ √
M √ √ √ √ √ √
K √ √ √ √ √ －

J √ √ √ √ √ －
选配功能 MC √ √ √ √ √ －
KC √ √ √ √ √ －
JC √ √ √ √ √ －
JM √ √ √ √ √ －
JMC √ √ √ √ √ －

注：“√”代表选配配置，“J”代表报警输出，“M”代表模拟量输出，“K”代表开关量输入，“C”代表 RS-485 通讯，“MC”代表同时带模拟量输出和 RS-
485 通讯，“KC”“JC”“JM”“JMC”同理。
37
