YUEQING ANHANG

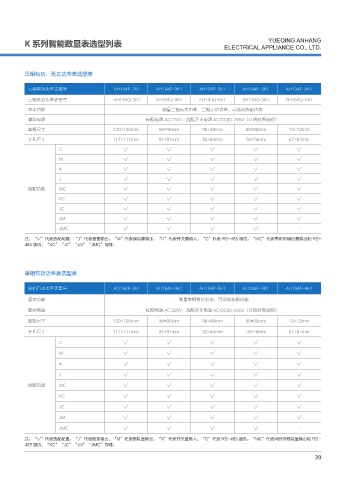

K 系列智能数显表选型列表 ELECTRICAL APPLIANCE CO., LTD.

三相有功、无功功率表选型表

三相有功功率表型号 AH194P-2K1 AH194P-9K1 AH194P-5K1 AH194P-3K1 AH194P-AK1

三相无功功率表型号 AH194Q-2K1 AH194Q-9K1 AH194Q-5K1 AH194Q-3K1 AH194Q-AK1
基本功能 测量三相有功功率、三相无功功率，可添加选配功能
辅助电源 标配电源 AC:220V；选配开关电源 AC/DC80-265V（订货时需说明）
面板尺寸 120×120mm 96×96mm 96×48mm 80×80mm 72×72mm
开孔尺寸 111×111mm 91×91mm 92×45mm 76×76mm 67×67mm

C √ √ √ √ √
M √ √ √ √ √
K √ √ √ √ √
J √ √ √ √ √
选配功能 MC √ √ √ √ √
KC √ √ √ √ √
JC √ √ √ √ √
JM √ √ √ √ √
JMC √ √ √ √ －

注：“√”代表选配配置，“J”代表报警输出，“M”代表模拟量输出，“K”代表开关量输入，“C”代表 RS-485 通讯，“MC”代表同时带模拟量输出和 RS-
485 通讯，“KC”“JC”“JM”“JMC”同理。

单相有功功率表选型表

单相有功功率表型号 AH194P-2K1 AH194P-9K1 AH194P-5K1 AH194P-3K1 AH194P-AK1

基本功能 测量单相有功功率，可添加选配功能
辅助电源 标配电源 AC:220V；选配开关电源 AC/DC80-265V（订货时需说明）
面板尺寸 120×120mm 96×96mm 96×48mm 80×80mm 72×72mm

开孔尺寸 111×111mm 91×91mm 92×45mm 76×76mm 67×67mm
C √ √ √ √ √
M √ √ √ √ √

K √ √ √ √ √
J √ √ √ √ √
选配功能 MC √ √ √ √ √
KC √ √ √ √ √

JC √ √ √ √ √
JM √ √ √ √ √
JMC √ √ √ √ －

注：“√”代表选配配置，“J”代表报警输出，“M”代表模拟量输出，“K”代表开关量输入，“C”代表 RS-485 通讯，“MC”代表同时带模拟量输出和 RS-
485 通讯，“KC”“JC”“JM”“JMC”同理。
