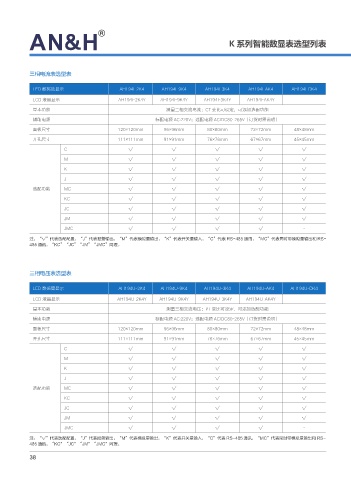

K 系列智能数显表选型列表

三相电流表选型表

LED 数码管显示 AH194I-2K4 AH194I-9K4 AH194I-3K4 AH194I-AK4 AH194I-DK4

LCD 液晶显示 AH194I-2K4Y AH194I-9K4Y AH194I-3K4Y AH194I-AK4Y
基本功能 测量三相交流电流；CT 变比可设定，可添加选配功能
辅助电源 标配电源 AC:220V；选配电源 AC/DC80-265V（订货时需说明）
面板尺寸 120×120mm 96×96mm 80×80mm 72×72mm 48×48mm
开孔尺寸 111×111mm 91×91mm 76×76mm 67×67mm 45×45mm

C √ √ √ √ √
M √ √ √ √ √
K √ √ √ √ √
J √ √ √ √ √
选配功能 MC √ √ √ √ √
KC √ √ √ √ √
JC √ √ √ √ √
JM √ √ √ √ √
JMC √ √ √ √ －

注：“√”代表选配配置，“J”代表报警输出，“M”代表模拟量输出，“K”代表开关量输入，“C”代表 RS-485 通讯，“MC”代表同时带模拟量输出和 RS-
485 通讯，“KC”“JC”“JM”“JMC”同理。

三相电压表选型表

LED 数码管显示 AH194U-2K4 AH194U-9K4 AH194U-3K4 AH194U-AK4 AH194U-DK4

LCD 液晶显示 AH194U-2K4Y AH194U-9K4Y AH194U-3K4Y AH194U-AK4Y
基本功能 测量三相交流电压；PT 变比可设定，可添加选配功能
辅助电源 标配电源 AC:220V；选配电源 AC/DC80-265V（订货时需说明）
面板尺寸 120×120mm 96×96mm 80×80mm 72×72mm 48×48mm
开孔尺寸 111×111mm 91×91mm 76×76mm 67×67mm 45×45mm
C √ √ √ √ √
M √ √ √ √ √
K √ √ √ √ √

J √ √ √ √ √
选配功能 MC √ √ √ √ √
KC √ √ √ √ √
JC √ √ √ √ √
JM √ √ √ √ √
JMC √ √ √ √ －

注：“√”代表选配配置，“J”代表报警输出，“M”代表模拟量输出，“K”代表开关量输入，“C”代表 RS-485 通讯，“MC”代表同时带模拟量输出和 RS-
485 通讯，“KC”“JC”“JM”“JMC”同理。
