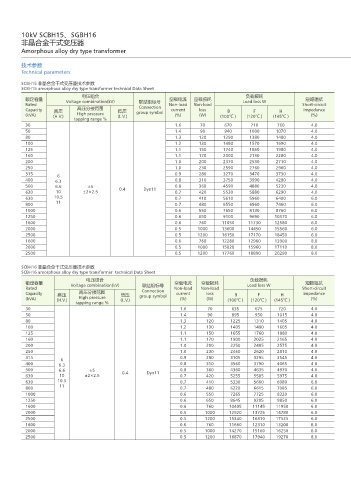

10kV SCBH15、SGBH16
非晶合金干式变压器
Amorphous alloy dry type transformer

技术参数
Technical parameters
SCBH15 非晶合金干式变压器技术参数
SCBH15 amorphous alloy dry type transformer technical Data Sheet
电压组合 负载损耗
额定容量 Voltage combination(kV) 联结组标号 空载电流 空载损耗 Load loss W 短路阻抗
Rated Connection Non-load Non-load Short-circuit
Capacity 高压 高压分接范围 低压 group symbol current loss B F H impedance
(kVA) (H.V.) High pressure (L.V.) (%) (W) (100℃ ) (120℃ ) (145℃ ) (%)
tapping range %
30 1.6 70 670 710 760 4.0
50 1.4 90 940 1000 1070 4.0
80 1.3 120 1290 1380 1480 4.0
100 1.2 130 1480 1570 1690 4.0
125 1.1 150 1740 1850 1980 4.0
160 1.1 170 2000 2130 2280 4.0
200 1.0 200 2370 2530 2710 4.0
250 1.0 230 2590 2760 2960 4.0
315 6 0.9 280 3270 3470 3730 4.0
400 6.3 0.8 310 3750 3990 4280 4.0
500 6.6 ±5 0.4 Dyn11 0.8 360 4590 4880 5230 4.0
630 10 ±2×2.5 0.7 420 5530 5880 6290 4.0
630 10.5 0.7 410 5610 5960 6400 6.0
800 11 0.7 480 6550 6960 7460 6.0
1000 0.6 550 7650 8130 8760 6.0
1250 0.6 650 9100 9690 10370 6.0
1600 0.6 760 11050 11730 12580 6.0
2000 0.5 1000 13600 14450 15560 6.0
2500 0.5 1200 16150 17170 18450 6.0
1600 0.6 760 12280 12960 13900 8.0
2000 0.5 1000 15020 15960 17110 8.0
2500 0.5 1200 17760 18890 20290 8.0

SCBH16 非晶合金干式变压器技术参数
SCBH16 amorphous alloy dry type transformer technical Data Sheet
电压组合 负载损耗
额定容量 Voltage combination(kV) 联结组标号 空载电流 空载损耗 Load loss W 短路阻抗
Rated Connection Non-load Non-load Short-circuit
Capacity 高压 高压分接范围 低压 group symbol current loss B F H impedance
(kVA) (H.V.) High pressure (L.V.) (%) (W) (100℃ ) (120℃ ) (145℃ ) (%)
tapping range %
30 1.6 70 635 675 720 4.0
50 1.4 90 895 950 1015 4.0
80 1.3 120 1225 1310 1405 4.0
100 1.2 130 1405 1490 1605 4.0
125 1.1 150 1655 1760 1880 4.0
160 1.1 170 1900 2025 2165 4.0
200 1.0 200 2250 2405 2575 4.0
250 1.0 230 2460 2620 2810 4.0
315 6 0.9 280 3105 3295 3545 4.0
400 6.3 0.8 310 3560 3790 4065 4.0
500 6.6 ±5 0.4 Dyn11 0.8 360 4360 4635 4970 4.0
630 10 ±2×2.5 0.7 420 5255 5585 5975 4.0
630 10.5 0.7 410 5330 5660 6080 6.0
800 11 0.7 480 6220 6615 7085 6.0
1000 0.6 550 7265 7725 8320 6.0
1250 0.6 650 8645 9205 9850 6.0
1600 0.6 760 10495 11145 11950 6.0
2000 0.5 1000 12920 13725 14780 6.0
2500 0.5 1200 15340 16310 17525 6.0
1600 0.6 760 11660 12310 13200 8.0
2000 0.5 1000 14270 15160 16250 8.0 09
2500 0.5 1200 16870 17940 19270 8.0
