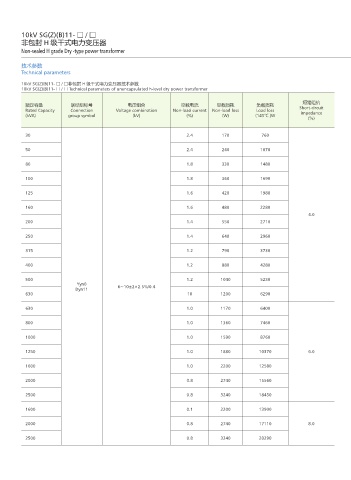

10kV SG(Z)(B)11- □ / □
非包封 H 级干式电力变压器
Non-sealed H grade Dry -type power transformer

技术参数
Technical parameters
10kV SG(Z)(B)11- □ / □非包封 H 级干式电力变压器技术参数
10kV SG(Z)(B)11- □ / □ Technical parameters of unencapsulated h-level dry power transformer

短路阻抗
额定容量 联结组标号 电压组合 空载电流 空载损耗 负载损耗 Short-circuit
Rated Capacity Connection Voltage combination Non-load current Non-load loss Load loss impedance
(kVA) group symbol (kV) (%) (W) (145℃ )W
(%)

30 2.4 170 760

50 2.4 240 1070

80 1.8 330 1480

100 1.8 360 1690

125 1.6 420 1980

160 1.6 480 2280
4.0
200 1.4 550 2710

250 1.4 640 2960

315 1.2 790 3730

400 1.2 880 4280

500 1.2 1040 5230
Yyn0
Dyn11 6~10±2×2.5%/0.4
630 10 1200 6290

630 1.0 1170 6400

800 1.0 1360 7460

1000 1.0 1590 8760

1250 1.0 1880 10370 6.0

1600 1.0 2200 12580

2000 0.8 2740 15560

2500 0.8 3240 18450

1600 0.1 2200 13900

2000 0.8 2740 17110 8.0
11
2500 0.8 3240 20290
