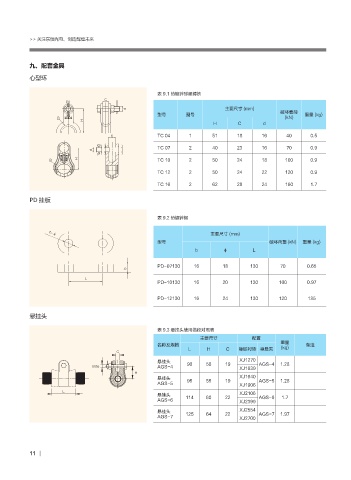

九、配套金具

心型环

表 9.1 热镀锌球墨铸铁
$
主要尺寸 (mm)
E 破坏载荷
型号 图号 重量 (kg)
3 (kn)
)
h c d
$ tc 04 1 51 18 16 40 0.5
tc 07 2 40 23 16 70 0.9
E
3 ) tc 10 2 50 24 18 100 0.9
tc 12 2 50 24 22 120 0.9

tc 16 2 62 28 24 160 1.7

PD 挂板

表 9.2 热镀锌钢

主要尺寸 (mm)
´
型号 破坏荷重 (kn) 重量 (kg)
b φ l

PD-07130 16 18 130 70 0.65
C
-
PD-10130 16 20 130 100 0.97

PD-12130 16 24 130 120 135

悬挂头

表 9.3 悬挂头使用缆径对照表
主要尺寸 配置
重量
名称及规格 备注
l h c 橡胶衬垫 垂悬夹 (kg)
$
悬挂头 XJ1270
. ags-4 90 50 19 XJ1639 ags-4 1.28
)
悬挂头 XJ1640
ags-5 95 55 19 XJ1906 ags-5 1.28
- XJ2106
悬挂头
ags-6 114 60 22 XJ2399 ags-6 1.7
悬挂头 125 64 22 XJ2554 ags-7 1.97
ags-7 XJ2700

11
