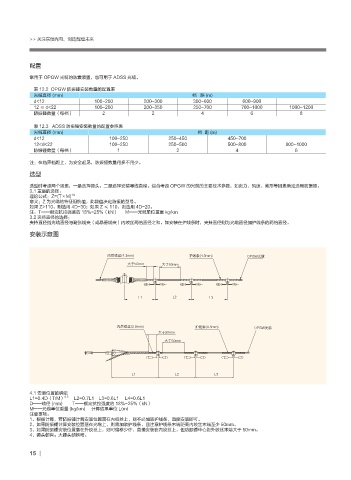

配置
常用于 OPGW 光缆的防震装置，也可用于 ADSS 光缆。
表 12.2 oPgW 防振锤安装数量的配置表
光缆直径 (mm) 档 距 (m)
d<12 100~200 200~300 300~600 600~900
12 ≤ d<22 100~200 200~350 350~700 700~1000 1000~1200
防振锤数量（每档） 2 2 4 6 8
表 12.3 aDss 防振锤安装数量的配置参照表
光缆直径 (mm) 档 距 (m)
d<12 100~250 250~450 450~700
12<d<22 100~250 250~500 500~800 800~1000
防振锤数量（每档） 1 2 4 6
注：在临界档距上，为安全起见，防振锤数量用多不用少。
选型
选型时考虑两个因素，一是选择锤头，二是选择安装导线直径。综合考虑 OPGW 的光缆的主要技术参数，如张力、风速、地形等因素确定选用防振锤。
3.1 重量的选择：
1/2
理论公式：Z=(T×M)
意义：Z 为光缆的特征阻抗值，此数值决定防振的型号。
如果 Z>110，则选用 4D-30；如果 Z ≤ 110，则选用 4D-20。
注：T——额定抗拉强度的 18%-25%（kN） M——光缆单位重量 kg/km
3.2 夹持直径的选择：
夹持直径指光缆直径与耐张线夹（或悬垂线夹）内绞丝两倍直径之和。如安装在护线条时，夹持直径则为光缆直径加护线条的两倍直径。
安装示意图
Юࡎፐˌ NN એጲ్ NN 01(8Џ፵
ܷ̅ NN ܷ̅ NN
- - -
Юࡎፐˌ NN એጲ్ NN 01(8Џ፵
ܷ̅ NN
ܷ̅ NN
- - -
4.1 安装位置的确定
L1=0.4D（T/M） 0.5 L2=0.7L1 L3=0.6L1 L4=0.6L1
D——缆径 (mm) T——额定抗拉强度的 18%-25%（kN）
M——光缆单位重量 (kg/km) 计算结果单位 L(m)
注意事项：
1、根据计算，若防振锤计算安装位置落在内绞丝上，则不必加装护线条，直接安装即可。
2、如果防振锤计算安装位置落在光缆上，则需加装护线条，且注意护线条末端距离内绞丝末端至少 50mm。
3、如果防振锤安装位置落在外绞丝上，则可偏移少许，直接安装在内绞丝上，但防振锤中心距外绞丝末端大于 50mm。
4、锤头朝向：大锤头朝铁塔。
