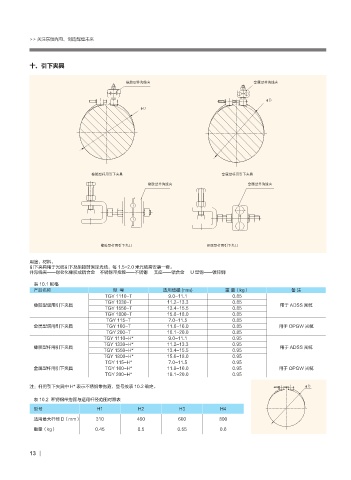

十、引下夹具

ൂᑚۋࣲ෣ጲ݂ ᧚࡚ۋࣲ෣ጲ݂

´%
´%

ൂᑚۋిၸलʽ݂Х ᧚࡚ۋిၸलʽ݂Х
ൂᑚۋࣲ෣ጲ݂ ᧚࡚ۋࣲ෣ጲ݂

ൂᑚۋిၸलʽ݂Х ᧚࡚ۋిၸलʽ݂Х

用途、材料：
引下夹具用于光缆引下及跳接时固定光缆，每 1.5-2.0 米光缆需安装一套。
并沟线夹——耐老化橡胶或铝合金 不锈钢带抱箍——不锈钢 支座——铝合金 U 型钢——镀锌钢
表 10.1 规格
产品名称 型 号 适用缆径 (mm) 重 量（kg） 备 注
tgY 1110-t 9.0-11.1 0.85
tgY 1330-t 11.2-13.3 0.85
橡胶型塔用引下夹具 用于 aDss 光缆
tgY 1550-t 13.4-15.5 0.85
tgY 1800-t 15.6-18.0 0.85
tgY 115-t 7.0-11.5 0.85
金属型塔用引下夹具 tgY 160-t 11.6-16.0 0.85 用于 oPgW 光缆
tgY 200-t 16.1-20.0 0.85
tgY 1110-h* 9.0-11.1 0.95
tgY 1330-h* 11.2-13.3 0.95
橡胶型杆用引下夹具 用于 aDss 光缆
tgY 1550-h* 13.4-15.5 0.95
tgY 1800-h* 15.6-18.0 0.95
tgY 115-h* 7.0-11.5 0.95
金属型杆用引下夹具 tgY 160-h* 11.6-16.0 0.95 用于 oPgW 光缆
tgY 200-h* 16.1-20.0 0.95
注：杆用引下夹具中 H* 表示不锈钢带抱箍，型号按表 10.2 确定。 ´%

表 10.2 不锈钢带抱箍与适用杆径范围对照表
型号 h1 h2 h3 h4

适用最大杆径 D（mm） 310 460 600 800
重量（kg） 0.45 0.5 0.55 0.6
