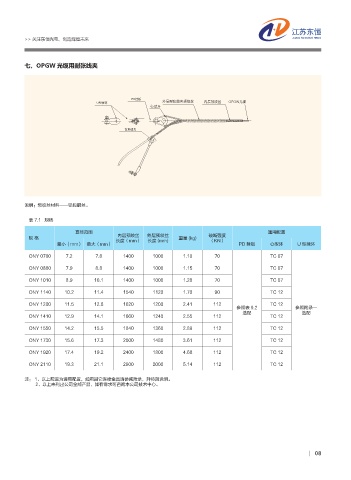

七、OPGW 光缆用耐张线夹

1%ે౛
6ۋેဖ ܰࡎᏬषጲ݂ᮔፐˌ Юࡎᮔፐˌ 01(8Џ፵
ॶۋဖ

ଋڠጲ݂

说明：预绞丝材料——铝包钢丝。

表 7.1 规格
直径范围 通用配置
内层预绞丝
规 格 长度（mm） 外层预绞丝 重量 (kg) 破断强度
长度 (mm)
（Kn）
最小（mm） 最大（mm） PD 挂板 心型环 u 型挂环
onY 0780 7.2 7.8 1400 1000 1.10 70 tc 07
onY 0880 7.9 8.8 1400 1000 1.15 70 tc 07

onY 1010 8.9 10.1 1400 1000 1.28 70 tc 07
onY 1140 10.2 11.4 1540 1120 1.70 90 tc 12

onY 1280 11.5 12.8 1620 1200 2.41 112 tc 12
参照表 9.2 参照附录一
选配 选配
onY 1410 12.9 14.1 1660 1240 2.55 112 tc 12
onY 1550 14.2 15.5 1840 1360 2.89 112 tc 12

onY 1730 15.6 17.3 2000 1480 3.61 112 tc 12
onY 1920 17.4 19.2 2400 1800 4.68 112 tc 12

onY 2110 19.3 21.1 2600 2000 5.14 112 tc 12

注： 1、以上配置为通用配置，如用其它连接金具请参阅附录，并特别说明。
2、以上未列出公司全部产品，如有需求可咨询本公司技术中心。

08
