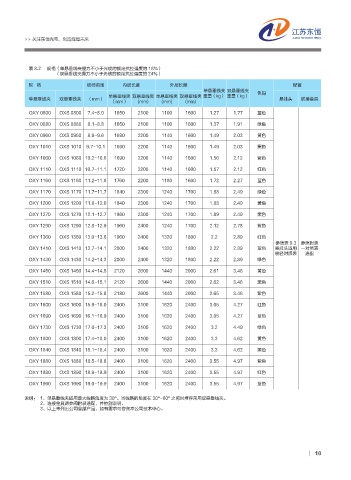

表 8.2 规格（单悬垂线夹握力不小于光缆的额定抗拉强度的 18%）
（双悬垂线夹握力不小于光缆的额定抗拉强度的 24%）

规 格 缆径范围 内层长度 外层长度 配置
单悬垂线夹 双悬垂线夹
单悬垂线夹 双悬垂线夹 单悬垂线夹 双悬垂线夹 重量（kg） 重量（kg） 色码
单悬垂线夹 双悬垂线夹 （mm） 悬挂头 联接金具
（mm） (mm) (mm) (mm)
oXY 0800 oXs 0800 7.4-8.0 1650 2100 1100 1600 1.27 1.77 蓝色
oXY 0880 oXs 0880 8.1-8.8 1650 2100 1100 1600 1.37 1.91 绿色

oXY 0960 oXs 0960 8.9-9.6 1690 2200 1140 1600 1.49 2.03 黄色
oXY 1010 oXs 1010 9.7-10.1 1690 2200 1140 1600 1.49 2.03 黑色
oXY 1060 oXs 1060 10.2-10.6 1690 2200 1140 1600 1.56 2.12 紫色

oXY 1110 oXs 1110 10.7-11.1 1720 2200 1140 1600 1.57 2.12 红色
oXY 1160 oXs 1160 11.2-11.6 1760 2200 1180 1600 1.72 2.27 蓝色

oXY 1170 oXs 1170 11.7-11.7 1840 2300 1240 1700 1.88 2.49 绿色
oXY 1200 oXs 1200 11.8-12.0 1840 2300 1240 1700 1.88 2.49 黄色

oXY 1270 oXs 1270 12.1-12.7 1860 2300 1240 1700 1.89 2.49 黑色
oXY 1290 oXs 1290 12.8-12.9 1960 2400 1240 1700 2.12 2.78 紫色
oXY 1360 oXs 1360 13.0-13.6 1960 2400 1320 1800 2.2 2.89 红色
参照表 9.3 参照附录
oXY 1410 oXs 1410 13.7-14.1 2000 2400 1320 1800 2.22 2.89 蓝色 悬挂头适用 一对照表
缆径对照表 选配
oXY 1430 oXs 1430 14.2-14.3 2000 2400 1320 1800 2.22 2.89 绿色

oXY 1450 oXs 1450 14.4-14.5 2120 2600 1440 2000 2.61 3.46 黄色
oXY 1510 oXs 1510 14.6-15.1 2120 2600 1440 2000 2.62 3.46 黑色
oXY 1580 oXs 1580 15.2-15.8 2180 2600 1440 2000 2.65 3.46 紫色

oXY 1600 oXs 1600 15.9-16.0 2400 3100 1620 2400 3.05 4.27 红色
oXY 1690 oXs 1690 16.1-16.9 2400 3100 1620 2400 3.05 4.27 蓝色

oXY 1730 oXs 1730 17.0-17.3 2400 3100 1620 2400 3.2 4.49 绿色
oXY 1800 oXs 1800 17.4-18.0 2400 3100 1620 2400 3.3 4.62 黄色

oXY 1840 oXs 1840 18.1-18.4 2400 3100 1620 2400 3.3 4.62 黑色
oXY 1880 oXs 1880 18.5-18.8 2400 3100 1620 2400 3.55 4.97 紫色

oXY 1890 oXs 1890 18.9-18.9 2400 3100 1620 2400 3.55 4.97 红色
oXY 1990 oXs 1990 19.0-19.9 2400 3100 1620 2400 3.55 4.97 蓝色

说明： 1、单悬垂线夹适用最大线路角度为 30º。当线路的角度在 30º-60º 之间时推荐采用双悬垂线夹。
2、连接金具请参阅附录选配，并特别说明。
3、以上未列出公司全部产品，如有需求可咨询本公司技术中心。
