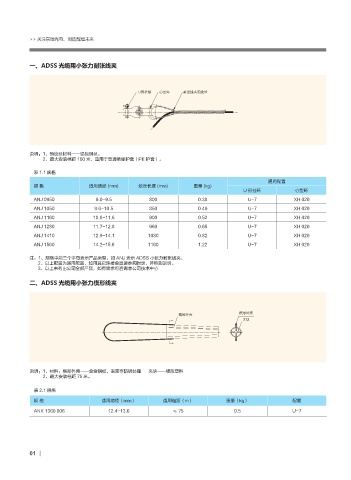

一、ADSS 光缆用小张力耐张线夹

6्ેᩙ ॶۋဖ Ꮼषጲ݂ᮔፐˌ

说明：1、预绞丝材料——铝包纲丝。
2、最大安装档距 100 米，适用于普通绝缘护套（PE 护套）。
表 1.1 规格
通用配置
规 格 适用缆径 (mm) 绞丝长度 (mm) 重量 (kg)
u 形挂环 心型环
anJ 0950 9.0-9.5 800 0.38 u-7 Xh 020
anJ 1050 9.6-10.5 850 0.49 u-7 Xh 020
anJ 1160 10.6-11.6 900 0.52 u-7 Xh 020
anJ 1280 11.7-12.8 960 0.65 u-7 Xh 020
anJ 1410 12.9-14.1 1080 0.82 u-7 Xh 020
anJ 1560 14.2-15.6 1160 1.22 u-7 Xh 020

注：1、规格中前三个字母表示产品类型，如 ANJ 表示 ADSS 小张力耐张线夹。
2、以上配置为通用配置，如用其它连接金具请参阅附录，并特别说明。
3、以上未列出公司全部产品，如有需求可咨询本公司技术中心

二、ADSS 光缆用小张力楔形线夹

೿्ܰܦ ೿्ܰܦ
݂ڰ

说明：1、材料：楔形外壳——合金钢板，表面作防锈处理 夹块——硬质塑料
2、最大安装档距 75 米。

表 2.1 规格

规 格 适用缆径（mm） 适用档距（m） 重量（kg） 配置
anX 1360 006 12.4-13.6 ≤ 75 0.5 u-7
