>> 关注东恒光电、创造辉煌未来

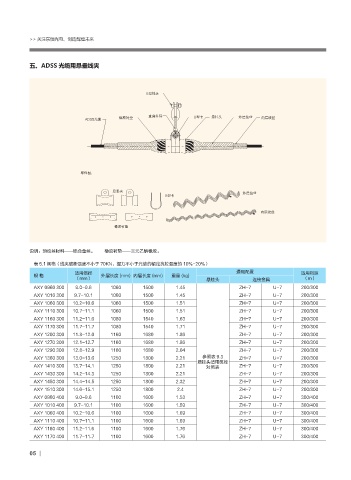

五、ADSS 光缆用悬垂线夹

6ۋેဖ

ൂᑚ᛭ۘ ᄯᝇેဖ 6ۋӴ ১ેܿ ܰࡎፐˌ Юࡎፐˌ
"%44Џ፵

ᭅ͇ڎὙ

১ۆ݂ ܰࡎፐˌ
6ۋӴ

Юࡎፐˌ

ൂᑚ᛭ۘ

说明：预绞丝材料——铝合金丝。 橡胶衬垫——三元乙炳橡胶。

表 5.1 规格（线夹破断强度不小于 70Kn，握力不小于光缆的额定抗拉强度的 10%-20%）
适用缆径 通用配置 适用档距
规 格 外层长度 (mm) 内层长度 (mm) 重量 (kg)
（mm） 悬挂头 连接金具 （m）
aXY 0960 300 9.0-9.6 1060 1500 1.45 Zh-7 u-7 200/300
aXY 1010 300 9.7-10.1 1060 1500 1.45 Zh-7 u-7 200/300
aXY 1060 300 10.2-10.6 1060 1500 1.51 Zh-7 u-7 200/300
aXY 1110 300 10.7-11.1 1060 1500 1.51 Zh-7 u-7 200/300
aXY 1160 300 11.2-11.6 1080 1540 1.63 Zh-7 u-7 200/300
aXY 1170 300 11.7-11.7 1080 1540 1.71 Zh-7 u-7 200/300
aXY 1200 300 11.8-12.0 1160 1680 1.86 Zh-7 u-7 200/300
aXY 1270 300 12.1-12.7 1160 1680 1.86 Zh-7 u-7 200/300
aXY 1290 300 12.8-12.9 1160 1680 2.04 Zh-7 u-7 200/300
aXY 1360 300 13.0-13.6 1250 1800 2.21 参照表 9.3 Zh-7 u-7 200/300
悬挂头适用缆径
aXY 1410 300 13.7-14.1 1250 1800 2.21 对照表 Zh-7 u-7 200/300
aXY 1430 300 14.2-14.3 1250 1800 2.21 Zh-7 u-7 200/300
aXY 1450 300 14.4-14.5 1250 1800 2.32 Zh-7 u-7 200/300
aXY 1510 300 14.6-15.1 1250 1800 2.4 Zh-7 u-7 200/300
aXY 0960 400 9.0-9.6 1100 1600 1.53 Zh-7 u-7 300/400
aXY 1010 400 9.7-10.1 1100 1600 1.59 Zh-7 u-7 300/400
aXY 1060 400 10.2-10.6 1100 1600 1.69 Zh-7 u-7 300/400
aXY 1110 400 10.7-11.1 1100 1600 1.69 Zh-7 u-7 300/400
aXY 1160 400 11.2-11.6 1100 1600 1.76 Zh-7 u-7 300/400
aXY 1170 400 11.7-11.7 1100 1600 1.76 Zh-7 u-7 300/400

05
