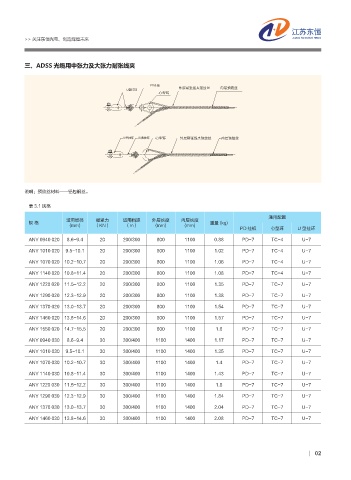

三、ADSS 光缆用中张力及大张力耐张线夹

1%ᤋ౛
6ۋેဖ ܰࡎᏬषጲ݂ᮔፐˌ Юࡎᮔፐˌ
ॶۋဖ

6ۋેဖ ᄯᝇેဖ ॶۋဖ ܰࡎᏬषጲ݂ᮔፐˌ Юࡎᮔፐˌ

说明：预绞丝材料——铝包钢丝。

表 3.1 规格
通用配置
适用缆径 握紧力 适用档距 外层长度 内层长度
规 格 重量 (kg)
(mm) （Kn） （m） (mm) (mm)
PD 挂板 心型环 u 型挂环
anY 0940 020 8.6-9.4 20 200/300 800 1100 0.88 PD-7 tc-4 u-7
anY 1010 020 9.5-10.1 20 200/300 800 1100 1.02 PD-7 tc-4 u-7

anY 1070 020 10.2-10.7 20 200/300 800 1100 1.06 PD-7 tc-4 u-7
anY 1140 020 10.8-11.4 20 200/300 800 1100 1.08 PD-7 tc-4 u-7
anY 1220 020 11.5-12.2 20 200/300 800 1100 1.35 PD-7 tc-7 u-7

anY 1290 020 12.3-12.9 20 200/300 800 1100 1.38 PD-7 tc-7 u-7
anY 1370 020 13.0-13.7 20 200/300 800 1100 1.54 PD-7 tc-7 u-7

anY 1460 020 13.8-14.6 20 200/300 800 1100 1.57 PD-7 tc-7 u-7
anY 1550 020 14.7-15.5 20 200/300 800 1100 1.6 PD-7 tc-7 u-7
anY 0940 030 8.6-9.4 30 300/400 1100 1400 1.17 PD-7 tc-7 u-7

anY 1010 030 9.5-10.1 30 300/400 1100 1400 1.35 PD-7 tc-7 u-7
anY 1070 030 10.2-10.7 30 300/400 1100 1400 1.4 PD-7 tc-7 u-7

anY 1140 030 10.8-11.4 30 300/400 1100 1400 1.43 PD-7 tc-7 u-7
anY 1220 030 11.5-12.2 30 300/400 1100 1400 1.8 PD-7 tc-7 u-7
anY 1290 030 12.3-12.9 30 300/400 1100 1400 1.84 PD-7 tc-7 u-7

anY 1370 030 13.0-13.7 30 300/400 1100 1400 2.04 PD-7 tc-7 u-7
anY 1460 030 13.8-14.6 30 300/400 1100 1400 2.08 PD-7 tc-7 u-7
