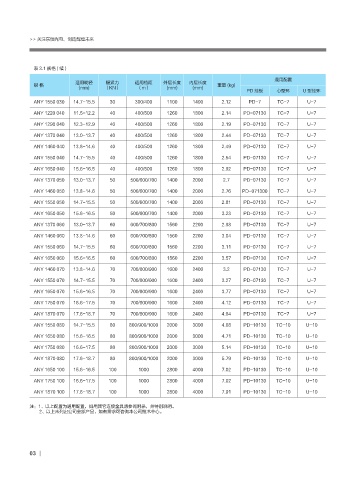

表3.1规格(续)
通用配置
适用缆径 握紧力 适用档距 外层长度 内层长度
规 格 重量 (kg)
(mm) （Kn） （m） (mm) (mm)
PD 挂板 心型环 u 型挂环
anY 1550 030 14.7-15.5 30 300/400 1100 1400 2.12 PD-7 tc-7 u-7
anY 1220 040 11.5-12.2 40 400/500 1260 1800 2.14 PD-07130 tc-7 u-7
anY 1290 040 12.3-12.9 40 400/500 1260 1800 2.19 PD-07130 tc-7 u-7
anY 1370 040 13.0-13.7 40 400/500 1260 1800 2.44 PD-07130 tc-7 u-7
anY 1460 040 13.8-14.6 40 400/500 1260 1800 2.49 PD-07130 tc-7 u-7
anY 1550 040 14.7-15.5 40 400/500 1260 1800 2.54 PD-07130 tc-7 u-7
anY 1650 040 15.6-16.5 40 400/500 1260 1800 2.92 PD-07130 tc-7 u-7
anY 1370 050 13.0-13.7 50 500/600/700 1400 2000 2.7 PD-07130 tc-7 u-7
anY 1460 050 13.8-14.6 50 500/600/700 1400 2000 2.76 PD-071300 tc-7 u-7
anY 1550 050 14.7-15.5 50 500/600/700 1400 2000 2.81 PD-07130 tc-7 u-7
anY 1650 050 15.6-16.5 50 500/600/700 1400 2000 3.23 PD-07130 tc-7 u-7
anY 1370 060 13.0-13.7 60 600/700/800 1560 2200 2.98 PD-07130 tc-7 u-7
anY 1460 060 13.8-14.6 60 600/700/800 1560 2200 3.04 PD-07130 tc-7 u-7
anY 1550 060 14.7-15.5 60 600/700/800 1560 2200 3.11 PD-07130 tc-7 u-7
anY 1650 060 15.6-16.5 60 600/700/800 1560 2200 3.57 PD-07130 tc-7 u-7
anY 1460 070 13.8-14.6 70 700/800/900 1600 2400 3.2 PD-07130 tc-7 u-7
anY 1550 070 14.7-15.5 70 700/800/900 1600 2400 3.27 PD-07130 tc-7 u-7
anY 1650 070 15.6-16.5 70 700/800/900 1600 2400 3.77 PD-07130 tc-7 u-7
anY 1750 070 16.6-17.5 70 700/800/900 1600 2400 4.12 PD-07130 tc-7 u-7
anY 1870 070 17.6-18.7 70 700/800/900 1600 2400 4.64 PD-07130 tc-7 u-7
anY 1550 080 14.7-15.5 80 800/900/1000 2000 3000 4.08 PD-10130 tc-10 u-10
anY 1650 080 15.6-16.5 80 800/900/1000 2000 3000 4.71 PD-10130 tc-10 u-10
anY 1750 080 16.6-17.5 80 800/900/1000 2000 3000 5.14 PD-10130 tc-10 u-10
anY 1870 080 17.6-18.7 80 800/900/1000 2000 3000 5.79 PD-10130 tc-10 u-10
anY 1650 100 15.6-16.5 100 1000 2800 4000 7.02 PD-10130 tc-10 u-10
anY 1750 100 16.6-17.5 100 1000 2800 4000 7.02 PD-10130 tc-10 u-10
anY 1870 100 17.6-18.7 100 1000 2800 4000 7.91 PD-10130 tc-10 u-10
注：1、以上配置为通用配置，如用其它连接金具请参阅附录，并特别说明。
2、以上未列出公司全部产品，如有需求可咨询本公司技术中心。
