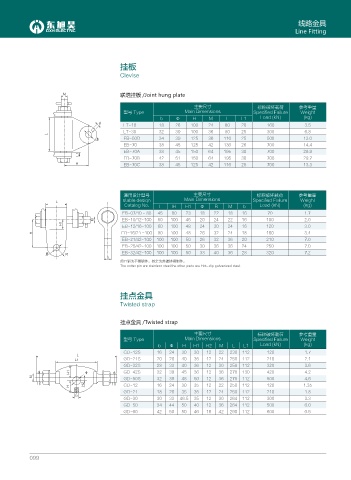

Page 118 - 四川东旭昊电气设备有限公司

线路金具
Line Fitting

挂板

Clevise

/ 联塔挂板 /Joint hung plate
主要尺寸 标称破坏载荷 参考重量
型号 Type Main Dimensions Specified Failure Weight
b Φ H M L L1 Load (kN) (kg)
LT-16 18 26 100 24 80 20 160 3.5
D
LT-30 32 39 100 36 80 25 300 6.8
.
µ EB-50D 34 39 125 36 116 25 500 13.0
EB-70 38 45 125 42 136 26 700 14.4
EB-70A 38 45 150 64 195 30 700 29.9
.
EB-70B 42 51 150 64 195 30 700 29.7
* EB-70C 38 45 125 42 116 28 700 13.3

通用设计型号 主要尺寸 标称破坏载荷 参考重量
. stable desiqn Main Dimensions Specified Failure Weight
Catalog No. L H H1 Φ R M b Load (kN) (kg)
EB-07/10 - 80 45 80 23 18 22 18 16 70 1.7
/ EB-10/12-100 60 100 46 20 24 22 16 100 2.0
* EB-12/16-100 60 100 48 24 30 24 16 120 3.0
EB-16/21 -100 80 100 48 26 32 24 18 160 3.4
*
EB-21/42-100 100 100 50 26 32 36 20 210 7.0
EB-25/42-100 100 100 50 30 36 36 24 250 7.0
 4 EB-32/42-100 100 100 50 33 40 36 28 320 7.2
D
闭口销为不锈钢件，其余为热镀锌钢制件。
The cotter pin are stainless steel.the other parts are Hot-dip galvanized steel.

挂点金具
Twisted strap

挂点金具 /Twisted strap

主要尺寸 标称破坏载荷 参考重量
型号 Type Main Dimensions Specified Failure Weight
b Φ H H1 H2 M L L1 Load (kN) (kg)
GD-12S 16 24 30 30 12 22 230 112 120 1.7
.
. GD-21S 20 26 40 35 12 24 250 112 210 2.1
GD-32S 28 33 40 36 12 30 258 112 320 3.6
* µ GD-42S 32 39 45 36 12 36 278 130 420 4.2
/ GD-50S 32 39 48 50 12 36 278 112 500 4.6
* GD-12 16 24 30 35 12 22 250 112 120 1.35
*
GD-21 18 26 35 35 12 24 250 112 210 1.8
D
GD-30 30 33 46.5 35 12 30 264 112 300 3.3
GD-50 34 44 50 40 12 36 264 112 500 6.0
GD-60 42 50 50 46 16 42 290 112 600 6.5
