线路金具
Line Fitting

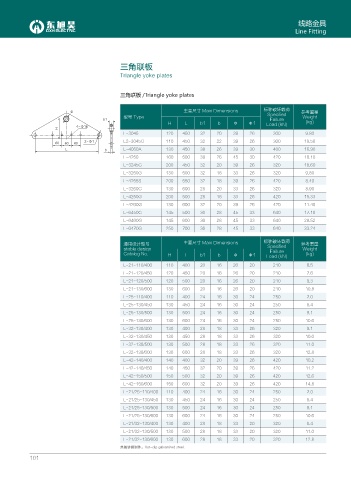

三角联板

Triangle yoke plates

三角联板 /Triangle yoke plates

 主要尺寸 Main Dimensions 标称破坏载荷 参考重量
Specified
型号 Type Weight
D Failure
H L b1 b Φ Φ1 Load (kN) (kg)

*
L-3045 120 450 32 20 39 26 300 9.80
 L2-3045G 110 450 32 22 39 26 300 10.50
. D L-4050A 130 450 38 26 39 30 400 16.90
L-4250 160 500 38 26 45 30 420 18.10
L-3245G 200 450 32 20 39 26 320 18.60
L-3250G 130 500 32 18 33 26 320 9.80
L-4255S 200 550 32 18 39 26 420 8.40
L-3260G 130 600 28 20 33 26 320 8.90
L-4250G 200 500 28 18 33 26 420 15.33
L-4260G 130 600 32 20 39 26 420 11.40
L-6450G 145 500 36 28 45 33 640 17.10
L-6460G 145 600 36 28 45 33 640 29.52
L-6470G 250 700 36 28 45 33 640 33.24

通用设计型号 主要尺寸 Main Dimensions 标称破坏载荷 参考重量
Specified
stable desiqn Failure Weight
Catalog No. H L b1 b Φ Φ1 Load (kN) (kg)
L-21-110/400 110 400 20 16 26 20 210 6.5
L-21-120/450 120 450 20 16 26 20 210 7.6
L-21-120/500 120 500 20 16 26 20 210 9.3
L-21-130/600 130 600 20 16 26 20 210 10.8
L-25-110/400 110 400 24 16 30 24 250 7.0
L-25-130/450 130 450 24 16 30 24 250 8.4
L-25-130/500 130 500 24 16 30 24 250 9.1
L-25-130/600 130 600 24 16 30 24 250 10.6
L-32-130/400 130 400 28 18 33 26 320 9.1
L-32-130/450 130 450 28 18 33 26 320 10.0
L-32-130/500 130 500 28 18 33 26 320 11.0
L-32-130/600 130 600 28 18 33 26 320 12.8
L-42-140/400 140 400 32 20 39 26 420 10.2
L-42-140/450 140 450 32 20 39 26 420 11.2
L-42-150/500 150 500 32 20 39 26 420 12.6
L-42-150/600 150 600 32 20 39 26 420 14.8
L-21/25-110/400 110 400 24 16 30 24 250 7.0
L-21/25-130/450 130 450 24 16 30 24 250 8.4
L-21/25-130/500 130 500 24 16 30 24 250 9.1
L-21/25-130/600 130 600 24 16 30 24 250 10.6
L-21/32-130/400 130 400 28 18 33 20 320 8.4
L-21/32-130/500 130 500 28 18 33 20 320 11.0
L-21/32-130/600 130 600 28 18 33 20 320 12.8
热镀锌钢制件。Hot-dip galvanized steel.
101
