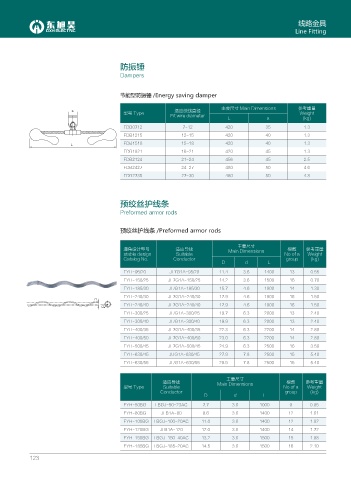

Page 142 - 四川东旭昊电气设备有限公司

线路金具
Line Fitting

防振锤

Dampers

节能型防振锤 /Energy saving damper

主要尺寸 Main Dimensions 参考重量
C 适应绞线直径
型号 Type Weight
Fit wire diameter
L a (kg)
FDB0712 7-12 420 35 1.3
FDB1215 12-15 420 40 1.3
. FDB1518 15~18 420 40 1.3
FDB1821 18~21 420 45 1.3
FDB2124 21-24 456 45 2.5
FDB2427 24-27 480 50 4.6
FDB2730 27-30 480 50 4.8

预绞丝护线条
Preformed armor rods

预绞丝护线条 /Preformed armor rods

主要尺寸
通角设计型号 适应导线 Main Dimensions 根数 参考重量
stable design Suitable No of a Weight
Catalog No. Conductor group (kg)
D d L
FYH-95/20 JL7G1A-95/20 11.4 3.6 1400 13 0.55
FYH-150/25 JL7G1A-150/25 14.2 3.6 1500 16 0.70
FYH-185/30 JL/G1A-185/30 15.7 4.6 1800 14 1.30
FYH-240/30 JL7G1A-240/30 17.9 4.6 1900 16 1.50
&
F FYH-240/40 JL7G1A-240/40 17.9 4.6 1900 16 1.50
FYH-300/25 JL/G1A-300/25 19.7 6.3 2000 13 2.40
FYH-300/40 JL/G1A-300/40 19.9 6.3 2000 13 2.40
FYH-400/35 JL7G1A-400/35 22.3 6.3 2200 14 2.80
FYH-400/50 JL7G1A-400/50 23.0 6.3 2200 14 2.80
FYH-500/45 JL7G1A-500/45 24.9 6.3 2500 16 3.50
FYH-630/45 JUG1A-630/45 27.9 7.8 2500 15 5.40
FYH-630/55 JL/G1A-630/55 28.5 7.8 2500 15 5.40

主要尺寸
适应导线 Main Dimensions 根数 参考重量
型号 Type Suitable No of a Weight
Conductor group (kg)
D d L
FYH-50BG LBGJ-50-23AC 7.7 3.6 1000 9 0.95
FYH-80BG JLB1A-80 9.6 3.6 1400 12 1.61
FYH-100BG LBGJ-100-20AC 11.0 3.6 1400 12 1.92
FYH-120BG JLB1A-120 12.0 3.6 1400 14 1.72
FYH-150BG LBGJ-150-40AC 13.2 3.6 1500 15 1.98
FYH-185BG LBGJ-185-20AC 14.5 3.6 1500 16 2.10

123
