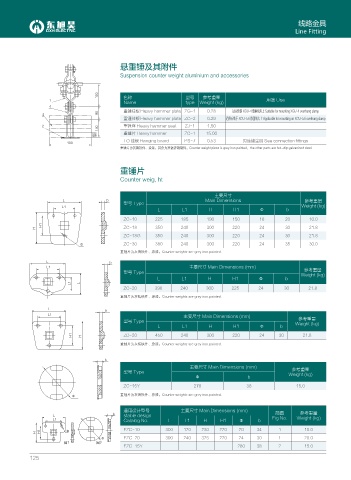

线路金具
Line Fitting

悬重锤及其附件

Suspension counter weight aluminium and accessories

名称 型号 参考重量
用途 Use
Name type Weight (kg)

重锤挂板 Heavy hammer plate ZG-1 0.28 适用安装 XGU-4 悬垂线夹上 Suitable for mounting XGU-4 overhang clamp

重锤挂板 Heavy hammer plate ZG-2 0.29 适用安装于 XGU-5.6 悬垂线夹上 Applicable for mounting on XGU-5.6 overhang clamp
重锤座 Heavy hammer seat ZJ-1 1.50

重锤片 Heavy hammer ZC-1 15.00
TO 挂板 Hanging board PS-7 0.53 见连接金具 See connection fittings

重锤片为灰铸铁件、涂漆，其余为热镀锌钢制件。Counter weight piece is grey iron.painted，the other parts are hot-dip galvanized steel.

重锤片
Counter weig, ht

主要尺寸
. D Main Dimensions 参考重量
型号 Type
. Weight (kg)
L L1 H H1 Φ b
ZC-10 225 185 190 150 18 20 10.0
*
* ZC-18 350 240 300 220 24 30 21.8
ZC-18G 350 240 300 220 24 36 21.8
 ZC-30 380 240 300 220 24 35 30.0
重锤片为灰铸铁件、涂漆。Counter weights are grey iron.painted.
. D
. 主要尺寸 Main Dimensions (mm) 参考重量
型号 Type Weight (kg)
L L1 H H1 Φ b
. .
ZC-20 390 240 300 225 24 30 21.8
重锤片为灰铸铁件、涂漆。Counter weights are grey iron.painted.

. D
.
主要尺寸 Main Dimensions (mm) 参考重量
型号 Type Weight (kg)
L L1 H H1 Φ b
* * ZD-20 450 240 300 220 24 30 21.8
重锤片为灰铸铁件、涂漆。Counter weights are grey iron.painted.

D
主要尺寸 Main Dimensions (mm)
参考重量
型号 Type Weight (kg)
Φ b
ZC-15Y 278 38 15.0

 重锤片为灰铸铁件、涂漆。Counter weights are grey iron.painted.

通用设计型号 主要尺寸 Main Dimensions (mm)
. D stable design 简图 参考重量
. Catalog No. L L1 H H1 Φ b Fig No. Weight (kg)

* *  FZC-10 300 120 230 220 20 34 1 10.0
 FZC-20 390 240 325 220 24 30 1 20.0
ݓ ݓ
FZC-15Y 280 38 2 15.0
125
