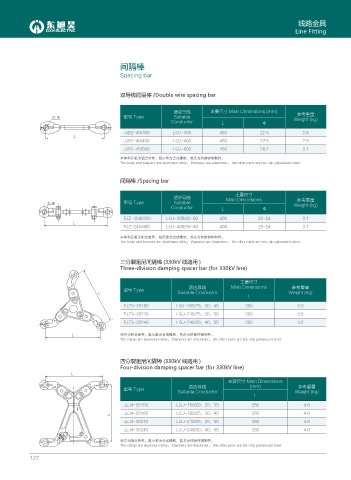

Page 146 - 四川东旭昊电气设备有限公司

线路金具
Line Fitting

间隔棒

Spacing bar

双导线间隔棒 /Double wire spacing bar

适应导线 主要尺寸 Main Dimensions (mm) 参考重量
 型号 Type Suitable Weight (kg)
Conductor L Φ
JJB2-45/300 LGJ-300 450 22.5 2.6
.
JJB2-45/400 LGJ-400 450 27.5 2.5
JJB2-45/500 LGJ-500 450 28.2 3.1
本体和压板为铝合金件，阻尼垫为合成橡胶，其余为热镀锌钢制件。
The body and keepers are aluminium alloy， Dampers are elastomer， the other parts are hot-dip galvanized steel.

间隔棒 /Spacing bar

主要尺寸
适应导线 Main Dimensions 参考重量
 型号 Type Suitable Weight (kg)
Conductor L Φ
FJZ -240/300 LGJ-300/40~50 400 20~24 3.1
.
FJZ-240/400 LGJ-400/35~40 400 20~24 3.1
本体和压板为铝合金件，阻尼垫为合成橡胶，其余为热镀锌钢制件。
The body and keepers are aluminium alloy， Dampers are elastomer， the other parts are hot-dip galvanized steel.

三分裂阻尼间隔棒 (330kV 线路用 )
Three-division damping spacer bar (for 330kV line)

主要尺寸
适应导线 Main Dimensions 参考重量
型号 Type
. Suitable Conductor Weight (kg)
L
FJZ3-35185 LGJ-185/25，30，45 350 3.5
FJZ3-35210 LGJ-210/25，35，50 350 3.5
FJZ3-35240 LGJ-240/30，40，55 350 3.5

. 线夹为铝合金件，阻尼垫为合成橡胶，其余为热镀锌钢制件。
The clamp are aluminium alloy， Dampers are elastomer， the other parts are hot-dip galvanized steel.

四分裂阻尼间隔棒 (330kV 线路用 )
Four-division damping spacer bar (for 330kV line)
.
主要尺寸 Main Dimensions
适应导线 (mm) 参考重量
型号 Type
Suitable Conductor Weight (kg)
L
JZJ4-35150 LGJ-150/20，25，35 350 4.6
JZJ4-35185 LGJ-185/25，30，45 350 4.6
.
JZJ4-35210 LGJ-210/25，35，50 350 4.6
JZJ4-35240 LGJ-240/30，40，55 350 4.6
线夹为铝合金件，阻尼垫为合成橡胶，其余为热镀锌钢制件。
The clamp are aluminium alloy， Dampers are elastomer， the other parts are hot-dip galvanized steel.

127
