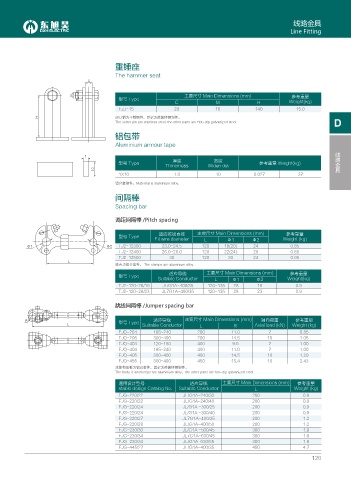

线路金具
Line Fitting

重锤座

The hammer seat
%

/ 主要尺寸 Main Dimensions (mm) 参考重量
型号 Type
C M H Weight(kg)
FZJ-15 20 16 140 15.0
* 闭口销为不锈钢件，其余为热镀锌钢制件。
The cotter pin are stainless steel .the other parts are Hot-dip galvanized steel. D
铝包带
Aluminium armour tape
线路金具

厚度 宽度
型号 Type 参考重量 Weight(kg)
Thincmess Widen dia

1X10 1.0 10 0.027 37
铝合金制件。Materrial is aluminium alloy.

间隔棒
Spacing bar
调距间隔棒 /Pitch spacing

适应绞线直径 主要尺寸 Main Dimensions (mm) 参考重量
型号 Type
Fit wire diameter L Φ1 Φ2 Weight (kg)
  TJ2-12300 23.0-24.5 120 18(20) 24 0.85
TJ2-12400 26.0~28.0 120 22(24) 28 0.85
TJ2-12500 30 120 30 24 0.95
.
线夹为铝合金件。 The clamps are aluminium alloy.
适应导线 主要尺寸 Main Dimensions (mm) 参考重量
型号 Type
Suitable Conductor L Φ1 Φ2 Weight(kg)
TJ2-120-28/19 JL/G1A-400/35 120~135 28 19 0.9
TJ2-120-28/23 JL7G1A-400/35 120~135 28 23 0.9

跳线间隔棒 /Jumper spacing bar

4 适应导线 主要尺寸 Main Dimensions (mm) 轴向荷重 参考重量
. 型号 Type Suitable Conductor L R Axial load (kN) Weight (kg)
FJQ-204 185~240 200 11.0 7 0.85
FJQ-205 300-400 200 14.5 10 1.05
FJQ-403 120~150 400 9.5 7 1.00
FJQ-404 185~240 400 11.0 7 1.00
FJQ-405 300~400 400 14.5 10 1.20
FJQ-455 300-400 450 15.4 10 2.43
本体和压板为铝合金件，其余为热镀锌钢制件。
The body is and keeps are aluminium alloy，the other parts are hot-dip galvanized steel.
通用设计型号 适应导线 主要尺寸 Main Dimensions (mm) 参考重量
stable design Catalog No. Suitable Conductor L Weight (kg)
FJG-220/22 JL/G1A-240/30 200 0.9
FJG-220/22 JL/G1A-240/40 200 0.9
FJG-220/24 JL/G1A -300/25 200 0.9
FJG-220/24 JL/G1A -300/40 200 0.9
FJG-220/27 JL7G1A-400/35 200 1.2
FJG-220/28 JL/G1A-400/50 200 1.2
FJG-230/30 JL/G1A -500/45 300 1.9
FJG-230/34 JL7G1A-630/45 300 1.9
FJG-230/34 JL/G1A-630/55 300 1.9
FJG-445/27 JL/G1A-400/35 450 4.7
126
