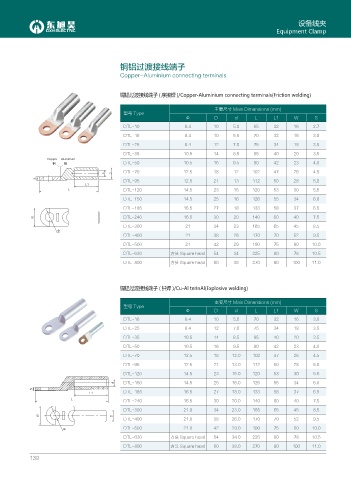

设备线夹
Equipment Clamp

铜铝过渡接线端子

Copper-Aluminium connecting terminals

铜铝过渡接线端子 ( 摩擦焊 )/Copper-Aluminium connecting terminals(Friction welding)

主要尺寸 Main Dimensions (mm)
型号 Type
Φ D d L L1 W S
DTL-10 8.4 10 5.0 65 32 16 2.7
DTL-16 8.4 10 5.5 70 32 16 3.0
DTL-25 8.4 12 7.0 75 34 18 3.5
DTL-35 10.5 14 8.5 85 40 20 3.5
%QRRGT #NWOKPKWO
᧲ ᧳ DTL-50 10.5 16 9.5 90 42 23 4.0
DTL-70 12.5 18 12 102 47 26 4.5
F &
5
DTL-95 12.5 21 13 112 50 28 5.0
.
. DTL-120 14.5 23 15 120 53 30 5.5
DTL-150 14.5 25 16 126 55 34 6.0
DTL-185 16.5 27 18 133 58 37 6.5
9 DTL-240 16.5 30 20 140 60 40 7.5
DTL-300 21 34 23 165 65 45 8.5

DTL-400 21 38 26 170 70 52 9.5
DTL-500 21 42 29 190 75 60 10.0
DTL-630 方头 Square head 54 34 225 80 78 10.5
DTL-800 方头 Square head 60 38 270 90 100 11.0

铜铝过渡接线端子 ( 钎焊 )/Cu-Al terinAl(Explosive welding)

主要尺寸 Main Dimensions (mm)
型号 Type
Φ D d L L1 W S
DTL-16 8.4 10 5.5 70 32 16 3.0
DTL-25 8.4 12 7.0 75 34 18 3.5
DTL-35 10.5 14 8.5 85 40 20 3.5
DTL-50 10.5 16 9.5 90 42 23 4.0
DTL-70 12.5 18 12.0 102 47 26 4.5
DTL-95 12.5 21 13.0 112 50 28 5.0
DTL-120 14.5 23 15.0 120 53 30 5.5
F DTL-150 14.5 25 16.0 126 55 34 6.0
5
. DTL-185 16.5 27 18.0 133 58 37 6.5
. DTL-240 16.5 30 20.0 140 60 40 7.5

DTL-300 21.0 34 23.0 165 65 45 8.5
9 &
DTL-400 21.0 38 26.0 170 70 52 9.5
 DTL-500 21.0 42 29.0 190 75 60 10.0
DTL-630 方头 Square head 54 34.0 225 80 78 10.5
DTL-800 方头 Square head 60 38.0 270 90 100 11.0

139
