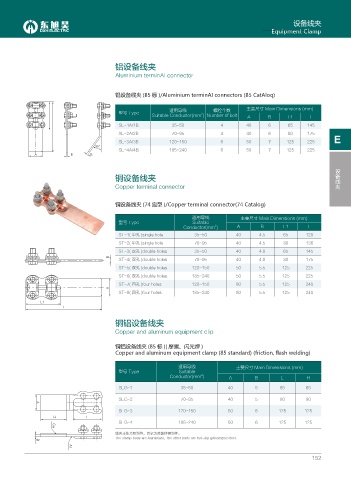

设备线夹
Equipment Clamp

铝设备线夹

Aluminium terminAI connector

铝设备线夹 (85 标 )/Aluminium terminAI connectors (85 CatAloq)

适用导线 螺栓个数 主要尺寸 Main Dimensions (mm)
型号 Type 2
Suitable Conductor(mm ) Number of bolt A B L1 L
SL-1A/1B 35~50 4 40 6 65 145
SL-2A/2B 70~95 4 40 6 80 175
SL-3A/3B 120~150 6 50 7 125 225 E
d
SL-4A/4B 185~240 6 50 7 125 225
# $ $
设备线夹
铜设备线夹
Copper terminal connector

铜设备线夹 (74 定型 )/Copper terminal connector(74 Catalog)

适用导线 主要尺寸 Main Dimensions (mm)
型号 Type Suitable
2
Conductor(mm ) A B L1 L
ST-1( 单孔 )single hole 35~50 40 4.5 65 120
ST-2( 单孔 )single hole 70~95 40 4.5 80 136
ST-3( 双孔 )double holes 35~50 40 4.8 65 145
$
ST-4( 双孔 )double holes 70~95 40 4.8 80 175
ST-5( 双孔 )double holes 120~150 50 5.5 125 225
ST-6( 双孔 )double holes 185~240 50 5.5 125 225
ST-7( 四孔 )four holes 120~150 80 5.5 125 240
#
ST-8( 四孔 )four holes 185~240 80 5.5 125 240
.
.
铜铝设备线夹

Copper and aluminum equipment clip

铜铝设备线夹 (85 标 )( 摩擦、闪光焊 )
Copper and aluminum equipment clamp (85 standard) (friction, flash welding)

适用导线 主要尺寸 Main Dimensions (mm)
型号 Type Suitable
2
Conductor(mm ) A B L H
SLG-1 35~50 40 5 65 65
SLG-2 70~95 40 5 80 80
#
SLG-3 120~150 50 6 125 125
* .
SLG-4 185~240 50 6 125 125
%W
线夹本体为铝制件，其余为热镀锌钢制件。
The clamp body are Aluminium，the other parts are hot-dip gAlvanized steel.
$
