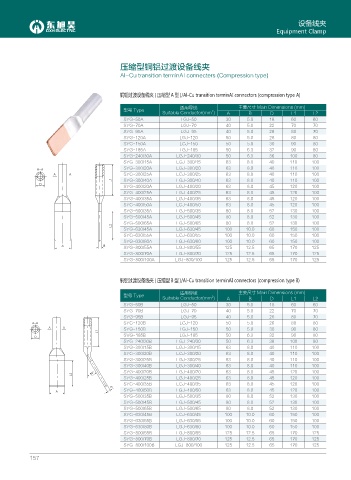

设备线夹
Equipment Clamp

压缩型铜铝过渡设备线夹

Al-Cu transition terminAI connecters (Compression type)

铜铝过渡设备线夹 ( 压缩型 A 型 )/Al-Cu transition terminAI connectors (compression type A)

适用导线 主要尺寸 Main Dimensions (mm)
型号 Type 2
Suitable Conductor(mm ) A B D L1 L2
SYG-50A LGJ-50 30 5.0 18 60 60
SYG-70A LGJ-70 40 5.0 22 70 70
SYG-95A LGJ-95 40 5.0 26 80 70
SYG-120A LGJ-120 50 5.0 26 80 80
SYG-150A LGJ-150 50 5.0 30 90 80
SYG-185A LGJ-185 50 6.3 32 90 80
SYG-240/30A LGJ-240/30 50 6.3 36 100 80
SYG-300/15A LGJ-300/15 63 8.0 40 110 100
# # SYG-300/20A LGJ-300/20 63 8.0 40 110 100
# # SYG-300/25A LGJ-300/25 63 8.0 40 110 100
. SYG-300/40A LGJ-300/40 63 8.0 40 110 100
&
SYG-400/20A LGJ-400/20 63 8.0 45 120 100
SYG-400/25A LGJ-400/25 63 8.0 45 120 100
SYG-400/35A LGJ-400/35 63 8.0 45 120 100
SYG-400/50A LGJ-400/50 63 8.0 45 120 100
SYG-500/35A LGJ-500/35 80 8.0 52 130 100
SYG-500/45A LGJ-500/45 80 8.0 52 130 100
SYG-500/65A LGJ-500/65 80 8.0 52 130 100
.
SYG-630/45A LGJ-630/45 100 10.0 60 150 100
SYG-630/55A LGJ-630/55 100 10.0 60 150 100
SYG-630/80A LGJ-630/80 100 10.0 60 150 100
# $
SYG-800/55A LGJ-800/55 125 12.5 65 170 125
SYG-800/70A LGJ-800/70 125 12.5 65 170 125
SYG-800/100A LGJ-800/100 125 12.5 65 170 125

铜铝过渡设备线夹 ( 压缩型 B 型 )/Al-Cu transition terminAI connectors (compression type B)
适用导线 主要尺寸 Main Dimensions (mm)
型号 Type 2
Suitable Conductor(mm ) A B D L1 L2
SYG-50B LGJ-50 30 5.0 18 60 60
SYG-70B LGJ-70 40 5.0 22 70 70
SYG-95B LGJ-95 40 5.0 26 80 70
# # SYG-120B LGJ-120 50 5.0 26 80 80
# # SYG-150B LGJ-150 50 5.0 30 90 80
.
& SVG-185B LGJ-185 50 6.3 32 90 80
SYG-240/30B LGJ-240/30 50 6.3 36 100 80
SYG-300/15B LGJ-300/15 63 8.0 40 110 100
SYG-300/20B LGJ-300/20 63 8.0 40 110 100
SYG-300/25B LGJ-300/25 63 8.0 40 110 100
SYG-300/40B LGJ-300/40 63 8.0 40 110 100
d SYG-400/20B LGJ-400/20 63 8.0 45 120 100
.
SYG-400/25B LGJ-400/25 63 8.0 45 120 100
SYG-400/35B LGJ-400/35 63 8.0 45 120 100
$
# SYG-400/50B LGJ-400/50 63 8.0 45 120 100
SYG-500/35B LGJ-500/35 80 8.0 52 130 100
SYG-500/45B LGJ-500/45 80 8.0 52 130 100
SYG-500/65B LGJ-500/65 80 8.0 52 130 100
SYG-630/45B LGJ-630/45 100 10.0 60 150 100
SYG-630/55B LGJ-630/55 100 10.0 60 150 100
SYG-630/80B LGJ-630/80 100 10.0 60 150 100
SYG-800/55B LGJ-800/55 125 12.5 65 170 125
SYG-800/70B LGJ-800/70 125 12.5 65 170 125
SYG-800/100B LGJ-800/100 125 12.5 65 170 125

157
