设备线夹
Equipment Clamp

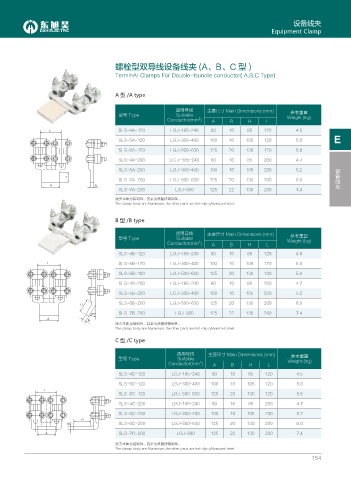

螺栓型双导线设备线夹 (A、B、C 型 )

TerminAI Clamps For Double-bundle conductor( A,B,C Type)

A 型 /A type

适用导线 主要尺寸 Main Dimensions (mm)
参考重量
型号 Type Suitable Weight (kg)
2
Conductor(mm ) A B H L
. SLS-4A-120 LGJ-185-240 80 16 85 120 4.5
E
SLS-5A-120 LGJ-300-400 100 16 105 120 5.0
SLS-6A-120 LGJ-500-630 125 20 130 120 5.8
SLS-4A-200 LG J-185-240 80 16 85 200 4.7
设备线夹
SLS-5A-200 LGJ-300-400 100 16 105 200 5.2
*
SLS-6A-200 LGJ-500-630 125 20 130 200 6.0
# $
SLS-7A-200 LGJ-800 125 22 130 200 7.4
线夹本体为铝制件，其余为热镀锌钢制件。
The clamp body are Aluminium, the other parts are hot-dip gAlvanized steel.

B 型 /B type

适用导线 主要尺寸 Main Dimensions (mm)
参考重量
型号 Type Suitable Weight (kg)
2
Conductor(mm ) A B H L
SLS-4B-120 LGJ-185-240 80 16 85 120 4.5
. SLS-5B-120 LGJ-300-400 100 16 105 120 5.0
SLS-6B-120 LGJ-500-630 125 20 130 120 5.8
SLS-4B-200 LGJ-185-240 80 16 85 200 4.7
SLS-5B-200 LGJ-300-400 100 16 105 200 5.2

SLS-6B-200 LGJ-500-630 125 20 130 200 6.0
*
d SLS-7B-200 LGJ-800 125 22 130 200 7.4
#
$
线夹本体为铝制件，其余为热镀锌钢制件。
The clamp body are Aluminium, the other parts are hot-dip gAlvanized steel.
C 型 /C type

适用导线 主要尺寸 Main Dimensions (mm)
参考重量
型号 Type Suitable Weight (kg)
2
Conductor(mm ) A B H L
SLS-4C-120 LGJ-185-240 80 16 85 120 4.5
SLS-5C-120 LGJ-300-400 100 16 105 120 5.0
.
SLS-6C-120 LGJ-500-630 125 20 130 120 5.8
SLS-4C-200 LGJ-185-240 80 16 85 200 4.7
SLS-5C-200 LGJ-300-400 100 16 105 200 5.2
*
$ SLS-6C-200 LGJ-500-630 125 20 130 200 6.0
# SLS-7C-200 LGJ-800 125 22 130 200 7.4
线夹本体为铝制件，其余为热镀锌钢制件。
The clamp body are Aluminium, the other parts are hot-dip gAlvanized steel.
