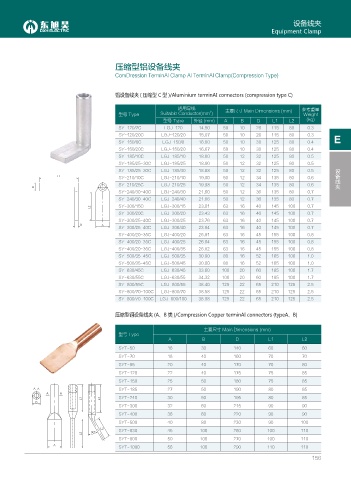

设备线夹
Equipment Clamp

压缩型铝设备线夹

ComDression TerminAl Clamp Al TerminAl CIamp(Compression Type)

铝设备线夹 ( 压缩型 C 型 )/Aluminium terminAI connectors (compression type C)

适用导线 主要尺寸 Main Dimensions (mm) 参考重量
2
型号 Type Suitable Conductor(mm ) Weight
型号 Type 外径 (mm) A B D L1 L2 (kg)
SY-120/7C LGJ-120 14.50 50 10 26 115 80 0.3
SY-120/20C LGJ-120/20 15.07 50 10 26 115 80 0.3 E
SY-150/8C LGJ-150/8 16.00 50 10 30 125 80 0.4
SY-150/20C LGJ-150/20 16.67 50 10 30 125 80 0.4
SY-185/10C LGJ-185/10 18.00 50 12 32 125 80 0.5
SY-185/25-30C LGJ-185/25 18.90 50 12 32 125 80 0.5
设备线夹
SY-185/25-30C LGJ-185/30 18.88 50 12 32 125 80 0.5
.
SY-210/10C LGJ-210/10 19.00 50 12 34 135 80 0.6
SY-210/25C LGJ-210/25 19.98 50 12 34 135 80 0.6
&
SY-240/30-40C LGJ-240/30 21.60 50 12 36 135 80 0.7
SY-240/30-40C LGJ-240/40 21.66 50 12 36 135 80 0.7
. SY-300/15C LGJ-300/15 23.01 63 16 40 145 100 0.7
SY-300/20C LGJ-300/20 23.43 63 16 40 145 100 0.7
SY-300/25-40C LGJ-300/25 23.76 63 16 40 145 100 0.7
$ #
SY-300/25-40C LGJ-300/40 23.94 63 16 40 145 100 0.7
SY-400/20-35C LGJ-400/20 26.91 63 16 45 155 100 0.8
SY-400/20-35C LGJ-400/25 26.64 63 16 45 155 100 0.8
SY-400/20-35C LGJ-400/35 26.82 63 16 45 155 100 0.8
SY-500/35-45C LGJ-500/35 30.00 80 16 52 165 100 1.0
SY-500/35-45C LGJ-500/45 30.00 80 16 52 165 100 1.0
SY-630/45C LGJ-630/45 33.60 100 20 60 185 100 1.7
SY-630/55C LGJ-630/55 34.32 100 20 60 185 100 1.7
SY-800/55C LGJ-800/55 38.40 125 22 65 210 125 2.5
SY-800/70-100C LGJ-800/70 38.58 125 22 65 210 125 2.5
SY-800/70-100C LGJ-800/100 38.98 125 22 65 210 125 2.5

压缩型铜设备线夹 (A、B 类 )/Compression Copper terminAI connectors (typeA、B)

主要尺寸 Main Dimensions (mm)
型号 Type
A B D L1 L2
SYT-50 16 30 140 60 60
SYT-70 18 40 160 70 70
SYT-95 20 40 170 70 80
SYT-120 22 40 175 75 85
SYT-150 25 50 180 75 85
# # SYT-185 27 50 190 80 85
# #
. . SYT-240 30 50 195 80 85
&
SYT-300 32 60 215 90 90
SYT-400 36 60 220 90 90
SYT-500 40 80 230 90 100
. SYT-630 45 100 260 100 110
. d
以上为线夹本体、压盖为铝合金件，其余为热镀锌钢制件。
The above is the clip body, gland for the aluminum alloy parts, the rest of the hot-dip galvanized steel parts. SYT-800 50 100 270 100 110
#
SYT-1000 56 100 290 110 110
