设备线夹
Equipment Clamp

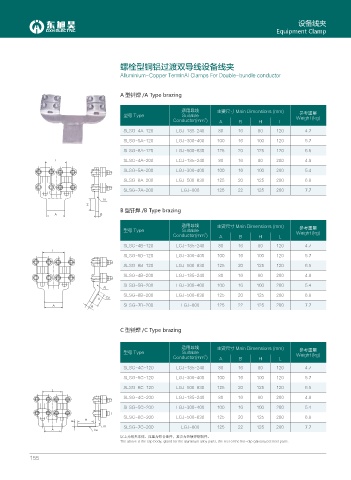

螺栓型铜铝过渡双导线设备线夹

Alluminium-Copper TerminAI Clamps For Double-bundle conductor

A 型钎焊 /A Type brazing

适用导线 主要尺寸 Main Dimensions (mm)
参考重量
型号 Type Suitable Weight (kg)
2
Conductor(mm ) A B H L
SLSG-4A-120 LGJ-185-240 80 16 80 120 4.7
SLSG-5A-120 LGJ-300-400 100 16 100 120 5.7
SLSG-6A-120 LGJ-500-630 125 20 125 120 6.5
. SLSG-4A-200 LGJ-185-240 80 16 80 200 4.9
SLSG-5A-200 LGJ-300-400 100 16 100 200 5.4
SLSG-6A-200 LGJ-500-630 125 20 125 200 6.8
SLSG-7A-200 LGJ-800 125 22 125 200 7.7
#N
*
B 型钎焊 /B Type brazing
# $
适用导线 主要尺寸 Main Dimensions (mm) 参考重量
型号 Type Suitable Weight (kg)
2
Conductor(mm ) A B H L
SLSG-4B-120 LGJ-185-240 80 16 80 120 4.7
.
SLSG-5B-120 LGJ-300-400 100 16 100 120 5.7
SLSG-6B-120 LGJ-500-630 125 20 125 120 6.5

SLSG-4B-200 LGJ-185-240 80 16 80 200 4.9
SLSG-5B-200 LGJ-300-400 100 16 100 200 5.4
#N
SLSG-6B-200 LGJ-500-630 125 20 125 200 6.8
%W
*
# $ SLSG-7B-200 LGJ-800 125 22 125 200 7.7

C 型钎焊 /C Type brazing

适用导线 主要尺寸 Main Dimensions (mm)
参考重量
型号 Type Suitable Weight (kg)
2
Conductor(mm ) A B H L
SLSG-4C-120 LGJ-185-240 80 16 80 120 4.7
SLSG-5C-120 LGJ-300-400 100 16 100 120 5.7
SLSG-6C-120 LGJ-500-630 125 20 125 120 6.5
.
SLSG-4C-200 LGJ-185-240 80 16 80 200 4.9
SLSG-5C-200 LGJ-300-400 100 16 100 200 5.4
SLSG-6C-200 LGJ-500-630 125 20 125 200 6.8
*
$
#N SLSG-7C-200 LGJ-800 125 22 125 200 7.7
# %W
以上为线夹本体、压盖为铝合金件，其余为热镀锌钢制件。
The above is the clip body, gland for the aluminum alloy parts, the rest of the hot-dip galvanized steel parts.
