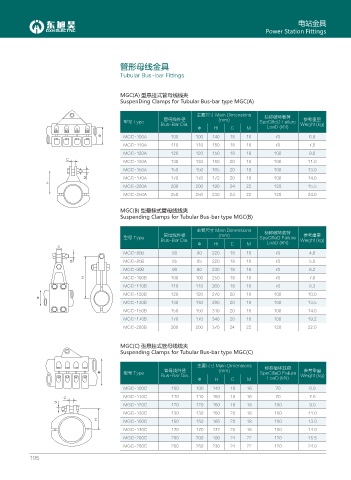

Page 214 - 四川东旭昊电气设备有限公司

电站金具
Power Station Fittings

管形母线金具

Tubular Bus-bar Fittings

MGC(A) 型悬挂式管母线线夹
SuspenDing Clamps for Tubular Bus-bar type MGC(A)

主要尺寸 Main Dimensions 标称破坏载荷
管母线外径 (mm) 参考重量
型号 Type SpeCifieD Failure
Bus-Bar Dia. Weight (kg)
Φ H C M LoaD (kN)
 MGC-100A 100 100 140 18 16 70 6.9
MGC-110A 110 110 150 18 16 70 7.5
MGC-120A 120 120 150 18 18 100 9.0
%
MGC-130A 130 130 150 20 18 100 11.0
MGC-150A 150 150 165 20 18 100 13.0
/ MGC-170A 170 170 172 20 18 100 14.0
*
MGC-200A 200 200 190 24 22 120 15.5
MGC-250A 250 250 230 24 22 120 24.0

MGC(B) 型悬挂式管母线线夹
Suspending Clamps for Tubular Bus-bar type MGC(B)

主要尺寸 Main Dimensions
管母线外径 (mm) 标称破坏载荷 参考重量
型号 Type SpeCifieD Failure
Bus-Bar Dia. Weight (kg)
Φ H C M LoaD (kN)
%
MGC-80B 80 80 220 18 16 70 4.6
/ MGC-85B 85 85 220 18 16 70 5.0
MGC-90B 90 90 230 18 16 70 6.2
* MGC-100B 100 100 250 18 16 70 7.0
MGC-110B 110 110 260 18 16 70 8.3
MGC-120B 120 120 270 20 18 100 10.0

MGC-130B 130 130 290 20 18 100 13.5
MGC-150B 150 150 310 20 18 100 14.0
MGC-170B 170 170 340 20 18 100 19.2
MGC-200B 200 200 370 24 22 120 22.0

MGC(C) 型悬挂式管母线线夹
Suspending Clamps for Tubular Bus-bar type MGC(C)

主要尺寸 Main Dimensions
管母线外径 (mm) 标称破坏载荷 参考重量
 型号 Type SpeCifieD Failure
Bus-Bar Dia. Weight (kg)
Φ H C M LoaD (kN)
MGC-100C 100 100 140 18 16 70 6.9
% MGC-110C 110 110 150 18 16 70 7.5
/
MGC-120C 120 120 150 18 18 100 9.0
MGC-130C 130 130 150 20 18 100 11.0
* MGC-150C 150 150 165 20 18 100 13.0
MGC-170C 170 170 172 20 18 100 14.0
MGC-200C 200 200 190 24 22 120 15.5
MGC-250C 250 250 230 24 22 120 24.0

195
