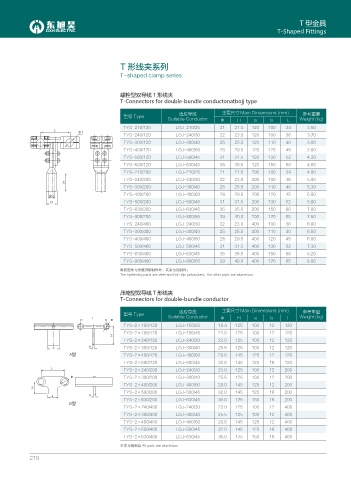

T 型金具
T-Shaped Fittings

T 形线夹系列

T-shaped clamp series

螺栓型双导线 T 形线夹
T-Connectors for double-bundle conductonatbojj type

适应导线 主要尺寸 Main Dimensions (mm) 参考重量
型号 Type
Suitable Conductor Φ H a b L Weight (kg)
TYS-210/120 LGJ-210/25 21 21.5 120 100 34 3.50
.

TYS-240/120 LGJ-240/30 22 23.0 120 100 36 3.70
TYS-300/120 LGJ-300/40 25 25.5 120 110 40 3.80
TYS-400/120 LGJ-400/50 28 29.5 120 120 45 3.90
TYS-500/120 LGJ-500/45 31 31.5 120 130 52 4.30
TYS-630/120 LGJ-630/45 35 35.5 120 150 60 4.50
TYS-210/200 LGJ-210/25 21 21.5 200 100 34 4.80
TYS-240/200 LGJ-240/30 22 23.0 200 100 36 5.00
*
TYS-300/200 LGJ-300/40 25 25.5 200 110 40 5.30
 TYS-400/200 LGJ-400/50 28 29.5 200 120 45 5.60
& TYS-500/200 LGJ-500/45 31 31.5 200 130 52 5.80
TYS-630/200 LGJ-630/45 35 35.5 200 150 60 7.00
TYS-800/200 LGJ-800/55 39 40.0 200 170 65 7.50
TYS-240/400 LGJ-240/30 22 23.0 400 100 36 6.00
TYS-300/400 LGJ-300/40 25 25.5 400 110 40 6.50
TYS-400/400 LGJ-400/50 28 29.5 400 120 45 6.80
TYS-500/400 LGJ-500/45 31 31.5 400 130 52 7.30
TYS-630/400 LGJ-630/45 35 35.5 400 150 60 8.20
TYS-800/400 LGJ-800/55 39 40.0 400 170 65 8.80
除紧固件为热镀锌钢制件外，其余为铝制件。
The tightening parts are steel and hot-dip galvanized，the other parts are aluminium.

压缩型双导线 T 形线夹
T-Connectors for double-bundle conductor
适应导线 主要尺寸 Main Dimensions (mm) 参考重量
型号 Type
. Suitable Conductor Φ H a b L Weight (kg)

TYS-2×150/120 LGJ-150/25 18.4 125 100 12 120
TYS-2×185/120 LGJ-185/45 21.0 125 100 12 120
*
TYS-2×240/120 LGJ-240/30 23.0 125 100 12 120
C D TYS-2×300/120 LGJ-300/40 25.5 125 100 12 120
#ތ TYS-2×400/120 LGJ-400/50 29.0 145 125 12 120
TYS-2×500/120 LGJ-500/45 32.0 145 125 16 120
. TYS-2×240/200 LGJ-240/30 23.0 125 100 12 200
 TYS-2×300/200 LGJ-300/40 25.5 125 100 12 200
TYS-2×400/200 LGJ-400/50 29.0 145 125 12 200
*
TYS-2×500/200 LGJ-500/45 32.0 145 125 16 200
C D
TYS-2×630/200 LGJ-630/45 36.0 175 150 16 200
$ތ
TYS-2×240/400 LGJ-240/30 23.0 125 100 12 400
TYS-2×300/400 LGJ-300/40 25.5 125 100 12 400
TYS-2×400/400 LGJ-400/50 29.0 145 125 12 400
TYS-2×500/400 LGJ-500/45 32.0 145 125 16 400
TYS-2×630/400 LGJ-630/45 36.0 175 150 16 400
全部为铝制品 All parts are aluminium.

219
