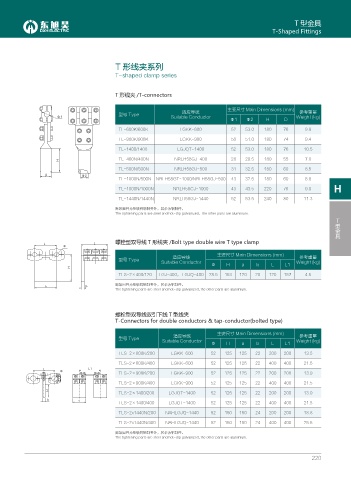

T 型金具
T-Shaped Fittings

T 形线夹系列

T-shaped clamp series

T 形线夹 /T-connectors

主要尺寸 Main Dimensions (mm)
适应导线 参考重量
型号 Type
 Suitable Conductor Weight (kg)
Φ1 Φ2 H D
TL-600K/600K LGKK-600 52 53.0 180 76 9.8
TL-900K/900K LGKK-900 50 51.0 180 74 9.4

TL-1400/1400 LGJQT-1400 52 53.0 180 76 10.5
TL-400N/400N NRLH58GJ-400 28 29.5 180 55 7.0
*
TL-500N/500N NRLH58GJ-500 31 32.5 180 60 8.5
& 
TL-1000N/500N NRLH58GT-1000/NRLH58GJ-500 43 32.5 180 60 8.8
H
TL-1000N/1000N NRLH58GJ-1000 43 43.5 220 76 9.0
TL-1440N/1440N NRLH58GJ-1440 52 53.5 240 80 11.3
除紧固件为热镀锌钢制件外，其余为铝制件。
The tightening parts are steel and hot-dip galvanized，the other parts are aluminium.
T
型
金
具
螺栓型双导线 T 形线夹 /Bolt type double wire T type clamp
. .

主要尺寸 Main Dimensions (mm)
适应导线 参考重量
型号 Type
Suitable Conductor Weight (kg)
Φ H a b L L1
*
TLS-2×400/120 LGJ-400， LGJQ-400 28.5 153 120 20 120 157 4.5
除紧固件为热镀锌钢制件外，其余为铝制件。
C D
The tightening parts are steel and hot-dip galvanized, the other parts are aluminium.

螺栓型双导线双引下线 T 型线夹
T-Connectors for double conductors & tap-conductor(bolted type)

主要尺寸 Main Dimensions (mm)
适应导线 参考重量
型号 Type
Suitable Conductor Weight (kg)
Φ H a b L L1
TLS-2×600K/200 LGKK-600 52 125 125 22 200 200 13.5
TLS-2×600K/400 LGKK-600 52 125 125 22 400 400 21.5
. .

TLS-2×900K/200 LGKK-900 52 125 125 22 200 200 13.9
TLS-2×900K/400 LGKK-900 52 125 125 22 400 400 21.5
*
TLS-2×1400/200 LGJQT-1400 52 125 125 22 200 200 13.9
D C
TLS-2×1400/400 LGJQT-1400 52 125 125 22 400 400 21.5
TLS-2x1440N/200 NAHLGJQ-1440 52 150 150 24 200 200 18.8
TLS-2x1440N/400 NAHLGJQ-1440 52 150 150 24 400 400 25.5
除紧固件为热镀锌钢制件外，其余为铝制件。
The tightening parts are steel and hot-dip galvanized, the other parts are aluminium.

220
