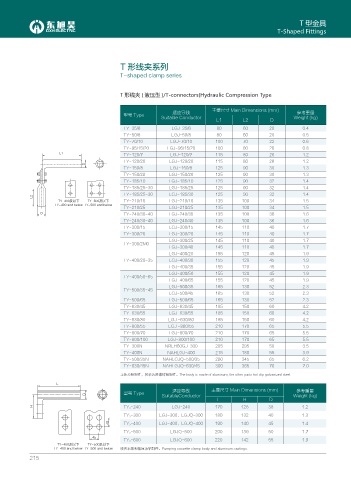

T 型金具
T-Shaped Fittings

T 形线夹系列

T-shaped clamp series

T 形线夹 ( 液压型 )/T-connectors(Hydraulic Compression Type

主要尺寸 Main Dimensions (mm)
适应导线 参考重量
型号 Type
Suitable Conductor Weight (kg)
L1 L2 D
TY-35/6 LGJ-35/6 80 60 20 0.4
TY-50/8 LGJ-50/8 80 60 20 0.5
TY-70/10 LGJ-70/10 100 70 22 0.6
TY-95/15/20 LGJ-95/15/20 100 80 26 0.8
. TY-120/7 LGJ-120/7 115 80 26 1.2
TY-120/20 LGJ-120/20 115 80 26 1.2
&
TY-150/8 LGJ-150/8 125 90 30 1.3
TY-150/20 LGJ-150/20 125 90 30 1.3
TY-185/10 LGJ-185/10 125 90 32 1.4
TY-185/25-30 LGJ-185/25 125 90 32 1.4
TY-185/25-30 LGJ-185/30 125 90 32 1.4
.
6; ׽Ьζ 6; ׽Ьζ TY-210/10 LGJ-210/10 135 100 34 1.5
6; CPF DGNQY 6; CPF DGNQY
TY-210/25 LGJ-210/25 135 100 34 1.5
& TY-240/30-40 LGJ-240/30 135 100 36 1.6
TY-240/30-40 LGJ-240/40 135 100 36 1.6
TY-300/15 LGJ-300/15 145 110 40 1.7
TY-300/20 LGJ-300/20 145 110 40 1.7
LGJ-300/25 145 110 40 1.7
TY-300/2M0
LGJ-300/40 145 110 40 1.7
LGJ-400/20 155 120 45 1.9
TY-400/20-35 LGJ-400/30 155 120 45 1.9
LGJ-400/35 155 120 45 1.9
LGJ-400/50 155 120 45 1.9
TY-400/50-65
LGJ-400/65 155 120 45 1.9
LGJ-500/35 165 130 52 2.3
TY-500/35-45
LGJ-500/45 165 130 52 2.3
TY-500/65 LGJ-500/65 165 130 52 2.3
TY-630/45 LGJ-630/45 185 150 60 4.2
TY-630/55 LGJ-630/55 185 150 60 4.2
TY-630/80 LGJ -630/80 185 150 60 4.2
TY-800/55 LGJ -800/55 210 170 65 5.5
TY-800/70 LGJ-800/70 210 170 65 5.5
TY-800/100 LGJ-800/100 210 170 65 5.5
TY-300N NRLH60GJ-300 205 295 50 3.5
TY-400N NAHLGJ-400 215 180 55 3.9
TY-500/35N NAHLGJQ-500/35 290 345 65 6.2
TY-630/45N NAHLGJQ-630/45 300 365 70 7.0
主体为铝制件，其余为热镀锌钢制件。The body is made of aluminum, the other parts hot dip galvanized steel.
.
适应导线 主要尺寸 Main Dimensions (mm) 参考重量
& 型号 Type SuitableConductor Weight (kg)
L H D
* TY 2 -240 LGJ-240 170 128 38 1.2
TY 2 -300 LGJ-300，LGJQ-300 180 132 40 1.3
TY 2 -400 LGJ-400，LGJQ-400 190 140 45 1.4
TY 2 -500 LGJQ-500 200 139 50 1.7

TY 2 -600 LGJQ-600 220 142 55 1.9
6; ׽Ьζ 6; ׽Ьζ
6; CPF DGNQY 6; CPF DGNQY 线夹本体和抽匣为铝制件。Pumping cassette clamp body and aluminum castings.
215
