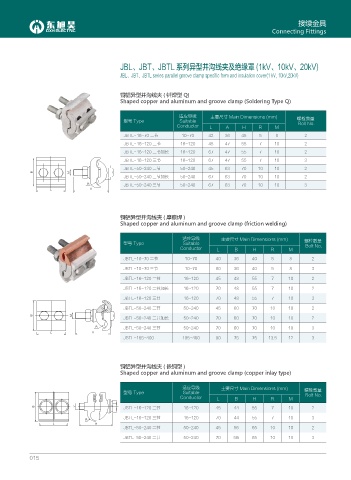

接续金具
Connecting Fittings

JBL、JBT、JBTL 系列异型并沟线夹及绝缘罩 (1kV、10kV、20kV)

JBL、JBT、JBTL series parallel groove clamp specific form and insulation cover(1 kV, 10kV,20kV)

铜铝异型并沟线夹 ( 钎焊型 Q)
Shaped copper and aluminum and groove clamp (Soldering Type Q)

适应导线 主要尺寸 Main Dimensions (mm) 螺栓数量
型号 Type Suitable Bolt No.
Conductor L A H R M
JBTL-16~70 二节 10~70 42 36 45 5 8 2
JBTL-16~120 二节 16~120 45 47 55 7 10 2
JBTL-16~120 二节加长 16~120 67 47 55 7 10 2
JBTL-16~120 三节 16~120 67 47 55 7 10 3
JBTL-50~240 二节 50~240 45 63 70 10 10 2
$ /
JBTL-50~240 二节加长 50~240 67 63 70 10 10 2
4 JBTL-50~240 三节 50~240 67 63 70 10 10 3
. *

铜铝异型并沟线夹 ( 摩擦焊 )
Shaped copper and aluminum and groove clamp (friction welding)

适应导线 主要尺寸 Main Dimensions (mm)
型号 Type Suitable 螺栓数量
Bolt No.
Conductor L B H R M
JBTL-10~70 二节 10~70 40 36 40 5 8 2
JBTL-10~70 三节 10~70 60 36 40 5 8 3
JBTL-16~120 二节 16~120 45 48 55 7 10 2

JBTL-16~120 二节加长 16~120 70 48 55 7 10 2
JBTL-16~120 三节 16~120 70 48 55 7 10 3
JBTL-50~240 二节 50~240 45 60 70 10 10 2
$ /
JBTL-50~240 二节加长 50~240 70 60 70 10 10 2
4 JBTL-50~240 三节 50~240 70 60 70 10 10 3
. *
JBTL-185~400 185~400 90 75 75 13.5 12 3

铜铝异型并沟线夹 ( 嵌铜型 )
Shaped copper and aluminum and groove clamp (copper inlay type)

适应导线 主要尺寸 Main Dimensions (mm)
型号 Type Suitable 螺栓数量
Bolt No.
Conductor L B H R M
$ / JBTL-16~120 二节 16~120 45 44 55 7 10 2
JBTL-16~120 三节 16~120 70 44 55 7 10 3
4
. *
JBTL-50~240 二节 50~240 45 56 65 10 10 2
JBTL-50~240 三节 50~240 70 56i 65 10 10 3
