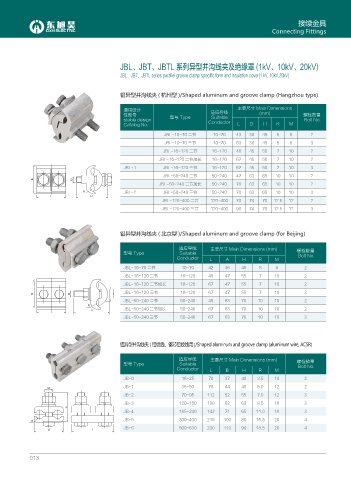

接续金具
Connecting Fittings

JBL、JBT、JBTL 系列异型并沟线夹及绝缘罩 (1kV、10kV、20kV)

JBL、JBT、JBTL series parallel groove clamp specific form and insulation cover(1 kV, 10kV,20kV)

铝异型并沟线夹 ( 杭州型 )/Shaped aluminum and groove clamp (Hangzhou type)

通用设计 主要尺寸 Main Dimensions
性型号 型号 Type 适应导线 (mm) 螺栓数量
Suitable
stable design Bolt No.
Catalog No. Conductor L B H R M
JBL-10~70 二节 10~70 43 36 45 5 8 2
JBL-10~70 三节 10~70 63 36 45 5 8 3
JBL-16~120 二节 16~120 46 45 50 7 10 2
JBL-16~120 二节加长 16~120 67 45 50 7 10 2
JBL-1 JBL-16~120 三节 16~120 67 45 50 7 10 3
JBL-50~240 二节 50~240 47 63 65 10 10 2
$ /
JBL-50~240 二节加长 50~240 70 63 65 10 10 2
4 JBL-2 JBL-50~240 三节 50~240 70 63 65 10 10 3
. *
JBL-120~400 二节 120~400 70 74 70 12.5 12 2
JBL-120~400 三节 120~400 90 74 70 12.5 12 3

铝异型并沟线夹 ( 北京型 )/Shaped aluminum and groove clamp (for Beijing)

适应导线 主要尺寸 Main Dimensions (mm) 螺栓数量
型号 Type Suitable Bolt No.
Conductor L A H R M
JBL-16~70 二节 10~70 42 36 45 5 8 2
JBL-16~120 二节 16~120 45 47 55 7 10 2
JBL-16~120 二节加长 16~120 67 47 55 7 10 2
JBL-16~120 三节 16~120 67 47 55 7 10 3
$ /
JBL-50~240 二节 50~240 45 63 70 10 10 2
4
JBL-50~240 二节加长 50~240 67 63 70 10 10 2
. *
JBL-50~240 三节 50~240 67 63 70 10 10 3

铝异型并沟线夹 ( 铝绞线、钢芯铝绞线用 )/Shaped aluminum and groove clamp (aluminum wire, ACSR)

适应导线 主要尺寸 Main Dimensions (mm)
型号 Type Suitable 螺栓数量
Bolt No.
Conductor L B H R M
JB-0 16~25 70 37 40 3.5 10 2
/ JB-1 35~50 78 44 45 5.0 12 2
JB-2 70~95 112 52 55 7.0 12 3
JB-3 120~150 138 62 60 8.5 16 3
*
JB-4 185~240 142 71 65 11.0 16 3
JB-5 300~400 215 100 80 15.5 20 4
4
JB-6 500~630 230 110 90 18.5 20 4
$ .

013
