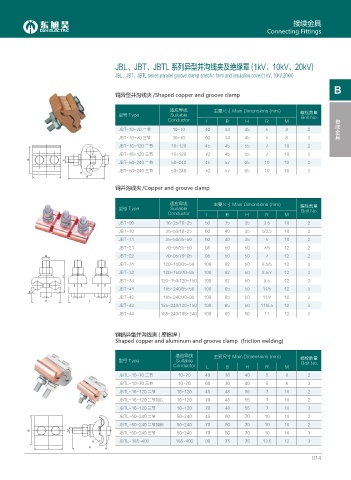

Page 33 - 四川东旭昊电气设备有限公司

接续金具
Connecting Fittings

JBL、JBT、JBTL 系列异型并沟线夹及绝缘罩 (1kV、10kV、20kV)

JBL、JBT、JBTL series parallel groove clamp specific form and insulation cover(1 kV, 10kV,20kV)
B
铜异型并沟线夹 /Shaped copper and groove clamp

适应导线 主要尺寸 Main Dimensions (mm)
型号 Type Suitable 螺栓数量 接续金具
Bolt No.
Conductor L B H R M
JBT-10~70 二节 10~70 40 34 45 5 8 2
JBT-10~70 三节 10~70 60 34 45 5 8 3
JBT-16~120 二节 16~120 45 45 55 7 10 2
JBT-16~120 三节 16~120 70 45 55 7 10 3
$ /
JBT-50~240 二节 50~240 45 57 65 10 10 2
JBT-50~240 三节 50~240 70 57 65 10 10 3
4
. *
铜并沟线夹/Copper and groove clamp

适应导线 主要尺寸 Main Dimensions (mm)
型号 Type Suitable 螺栓数量
Bolt No.
Conductor L B H R M
JBT-00 16~25/16~25 50 35 35 3.5 10 2
JBT-10 35~50/16~25 60 40 35 5/3.5 10 2
JBT-11 35~50/35~50 60 40 35 5 10 2
JBT-21 70~95/35~50 98 50 50 7/5 12 2
/ JBT-22 70~95/70~95 98 50 50 7 12 2
JBT-31 120~150/35~50 108 62 50 8.5/5 12 3
JBT-32 120~150/70~95 108 62 50 8.5/7 12 3
*
JBT-33 120~150/120~150 108 62 50 8.5 12 3
JBT-41 185~240/35~50 108 65 50 11/5 12 3
4
JBT-42 185~240/70~95 108 65 50 11/7 12 3
$ .
JBT-43 185~240/120~150 108 65 50 11/8.5 12 3
JBT-44 185~240/185~240 108 65 50 11 12 3

铜铝异型并沟线夹 ( 摩擦焊 )
Shaped copper and aluminum and groove clamp (friction welding)

适应导线 主要尺寸 Main Dimensions (mm)
型号 Type Suitable 螺栓数量
Conductor L B H R M Bolt No.
JBTL-10~70 二节 10~70 40 36 40 5 8 2
JBTL-10~70 三节 10~70 60 36 40 5 8 3
JBTL-16~120 二节 16~120 45 48 55 7 10 2
JBTL-16~120 二节加长 16~120 70 48 55 7 10 2
JBTL-16~120 三节 16~120 70 48 55 7 10 3
JBTL-50~240 二节 50~240 45 60 70 10 10 2
JBTL-50~240 二节加长 50~240 70 60 70 10 10 2
$ /
JBTL-50~240 三节 50~240 70 60 70 10 10 3
4 JBTL-185~400 185~400 90 75 75 13.5 12 3
. *
014
